构造柱

构造柱”是“混凝土构造柱”Structural concrete column  )简称混凝土柱,是按照先砌墙后浇混凝土柱的构造配筋和施工顺序,在砌体建筑墙体的指定位置制作的混凝土柱,在建筑图纸中用符号GZ表示。

www.qwbaike.cn

构造柱主要布置在外墙的四个角上、横向墙与外部纵向墙连接处的交错位置、较大的洞口两侧,大房间的内外墙交接处等。其设置规范要求主要参考相关国家标准,如《砌体结构设计规范》GB50003-2011和《建筑抗震设计规范》GB50011-2010。 www.qwbaike.cn

www.qwbaike.cn

构造柱的约束可以使破碎的墙体碎片不易散落,减少墙体开裂,支撑楼板不突然倒塌,从而提高建筑物的整体性和抗震能力。因此,构造柱对提高砌体房屋的抗震能力具有重要作用。因此,构造柱的强度等级及其与墙体的连接是钢筋砌体工程施工质量验收国家标准中的主要控制项目之一。 www.qwbaike.cn

www.qwbaike.cn

目录

性能功能  编辑本段

设置“构造柱”可以提高砌体结构的抗剪能力和延性,在一定程度上限制墙体裂缝的发生和发展,吸收地震产生的振动能量,起到卸荷作用;增强砌体结构的整体性、稳定性,从而提高抗震能力。在工程设计中,为了加强砌体结构的抗震性能,设计和施工是最常见的、有效的方法是设置“构造柱”构造柱一般设置在内外墙交接处、纵横墙交接处,并与每层圈梁可靠连接。

www.qwbaike.cn

国内外的地震研究表明,地震能量在建筑结构的转角处最大,因此在地震中转角处墙体的破坏也是最严重的。增设竖向钢筋可以有效提高砖房的抗侧力。如果竖向钢筋与圈梁的水平钢筋连接,比单纯在拐角处加竖向钢筋更有效。无构造柱的墙体一旦开裂,其荷载不再明显增加,其开裂荷载非常接近破坏荷载,延性系数接近1,为脆性。构造柱装入墙体后,一般墙体抵抗外力的强度最多可以增加 20%延性系数可以提高到2.5 ~ 3,墙体具有较大的非弹性变形能力,墙体开裂后仍能承受竖向压力和一定的水平地震作用。从而使多层砌体建筑在遭遇大地震时仍能保持一定的整体性,不会突然倒塌。但是构造柱作为一种防倒塌,并不能保证建筑不会被破坏。

www.qwbaike.cn


www.qwbaike.cn

设计规范 编辑本段

相关规程

构造柱的设计应遵循国家标准中华人民共和国中国(简称“国标”中的有关规定,包括《砌体结构设计规范》GB50003-2011、《建筑抗震设计规范》GB 50011-2010年,以及建筑工程行业相关施工标准,如《混凝土小型空心砌块建筑技术规程》JGJ/T 14-2011、《高层建筑混凝土结构技术规程[附条文说明]》JGJ 3-2010等。

www.qwbaike.cn

设计原则

《砌体结构设计规范》GB50003-2011结构柱对设置、详细说明了设计和相关计算。

www.qwbaike.cn

6.第二章一般构造要求规定,山墙处的壁柱或构造柱应建至山墙顶部,屋面构件应与山墙可靠拉结。

构造柱构造柱

www.qwbaike.cn

6.第三章框架填充墙规定中提到,填充墙端部应设置构造柱,柱距不大于20倍墙厚且不大于4000 mm,柱宽不小于100 mm。此外,当填充墙长度超过5米或墙长超过两倍高度时,应在墙中间增设构造柱。 www.qwbaike.cn
www.qwbaike.cn

6.5.第二章,防止或减少墙体开裂的主要措施,规定女儿墙应设置构造柱,构造柱间距不应大于4m构造柱应延伸至女儿墙顶部,并与现浇钢筋混凝土盖梁一起浇筑。

www.qwbaike.cn

7.3.第十二章规定,在墙梁的构造条文中提到,承重墙梁的支座应设置落地翼墙,不能设置翼墙时,应设置落地翼墙、地道混凝土构造柱。当墙梁壁靠近支架1时/3在跨距内开孔时,轴承应放置在地面上并朝上、穿过混凝土构造柱,并应与每层圈梁连接。 www.qwbaike.cn

www.qwbaike.cn

《砌体结构设计规范》GB50003-2011中10.第1章和《建筑抗震设计规范》GB50011-2010中的3.第9节规定构造柱的混凝土强度等级不应低于C20。

www.qwbaike.cn

10.第四章带抗震墙砌体房屋抗震构件规程规定了设置构造柱的具体情况:当墙体长度超过4米时,在洞口两侧,墙体中应增设钢筋混凝土构造柱;转换层墙体应在底层框架柱处、抗震墙边框柱、在砌体抗震墙的构造柱或芯柱的相应位置设置构造柱或芯柱。

www.qwbaike.cn


www.qwbaike.cn

《建筑抗震设计规范》GB50011-2010的7.第4章规定了小砌块房屋中钢筋混凝土构造柱代替芯柱的构造要求。7.第5部分定义了底部框架-带抗震墙的砌体房屋上部墙体设置构造柱的要求。9.第3章规定了单层砖柱厂房构造柱的设置要求。10.第1章规定了单层空置房屋构造柱的设置要求。 www.qwbaike.cn

www.qwbaike.cn

计算参考

《砌体结构设计规范》GB50003-2011年有构造柱计算的国家标准。其中,6.1.第2章给出了带壁柱墙和带构造柱墙的高厚比验算公式,8.第2章给出了砖砌体与钢筋混凝土构造柱组合墙体中构造柱的设置原则及相关计算公式,10.2章节、10.第3章规定了相关承载力的计算方法。 www.qwbaike.cn

《建筑抗震设计规范》GB50011-2010中7.第二章规定了构造柱的相关计算要点。
www.qwbaike.cn

构造柱常见的截面尺寸为壁厚为正方形或一边与壁厚略呈矩形,另一边略呈矩形,截面的长边不大于 240mm,通常布置4根直径为10或12mm的钢筋。
www.qwbaike.cn

设置规范 编辑本段

构造柱需要以砌体结构体系为基础、砌体类型、应设置结构或构件的受力或稳定要求,设置时应注意布置位置和连接构造,并应符合现行国家标准《建筑抗震设计规范》GB 50011和《砌体结构设计规范》GB50003的有关规定-2011年相关法规。

www.qwbaike.cn

构造柱通常布置在这些位置:外墙与内墙的交接处,纵横墙与两端墙的交接处;较大洞口的两侧、应力稳定性不足的小墙和主女儿墙的侧冲压屋顶;楼梯间的四角;在框架结构中,当跨度较大的梁下墙体厚度有限时,设置在梁下;当墙体的高度和厚度比较大时,应设置在适当的位置,以满足高厚比的要求此时,构造柱的间距不应大于4m。 www.qwbaike.cn

www.qwbaike.cn

《砌体结构设计规范》GB50003-2011中10.2.《建筑抗震设计规范》GB 50011中的第4章和第7章.3章节规定:

www.qwbaike.cn

构造柱的设置位置应符合要求“砖砌体房屋构造柱的设置要求”表格的规定;

www.qwbaike.cn

对于外廊和单侧连廊住宅,应按住宅增加层数,并按表的要求设置构造柱,单侧连廊两侧的纵墙按外墙处理;

www.qwbaike.cn

对于横墙较少的房屋,应根据建筑增加层数,并按表的要求设置构造柱。当横墙较少的房屋为外廊或单侧走廊时,应按本条第2款的要求设置构造柱;但是6度不超过四层、当7度不超过三楼,8度不超过二楼时,应视为增加二楼层数;

www.qwbaike.cn


www.qwbaike.cn

每层横墙较少的房屋,应根据二层层数的增加设置构造柱;
www.qwbaike.cn

用蒸压灰沙普通砖和蒸压粉煤灰普通砖砌筑的房屋,当砌体的抗剪强度仅达到普通粘土砖砌体的70时%时(普通砂浆砌筑),应在每增加一层的基础上按本条第1 ~ 4款的要求设置构造柱;但是6度不超过四层、当7度不超过三楼,8度不超过二楼时,应视为增加二楼层数;

www.qwbaike.cn


www.qwbaike.cn

对于错层的多层住宅,应在错层处设置墙体,并在与其他墙体的交接处设置构造柱;错层的错层位置应设置现浇钢筋混凝土圈梁;当房屋层数不少于四层时,底层1/4层错层墙中间的构造柱间距不应大于2m。多层砖砌体房屋中的构造柱、限制普通砖墙和砖砌体房屋的构造柱、屋面构造柱的设置应符合《砌体结构设计规范》GB50003的规定-2011中10.2章节的规定。楼梯间和坡屋顶房屋的构造柱设置要求应符合GB 50011中《建筑抗震设计规范》的7.3章节的规定。

www.qwbaike.cn


www.qwbaike.cn

施工原则 编辑本段

钢筋混凝土构造柱和底部框架-抗震墙房屋砌体抗震墙施工时,应先砌墙,后浇构造柱和框架梁柱。

www.qwbaike.cn

常见问题

构造柱常见的质量问题有:箍筋、系杆的设置可以 I don我不符合规格;楼层间构造柱轴线错位;混凝土接搓不好;结构柱有暴露的钢筋束和凹坑;跑浆”空洞和“断层”等。

www.qwbaike.cn

技术措施

确保构造柱质量的施工措施包括:

www.qwbaike.cn

确保混凝土原材料的质量,并根据质量标准验收来料。其粗骨料粒径不应大于2 cm。严格控制混凝土的配合比,控制水和外加剂的用量。严格执行搅拌工艺要求,充分搅拌均匀混凝土。设专人负责构造柱的振捣工作,确保混凝土振捣均匀密实。避免过早拆模,及时养护,防止混凝土柱失水过快、性能松散,强度降低。

www.qwbaike.cn

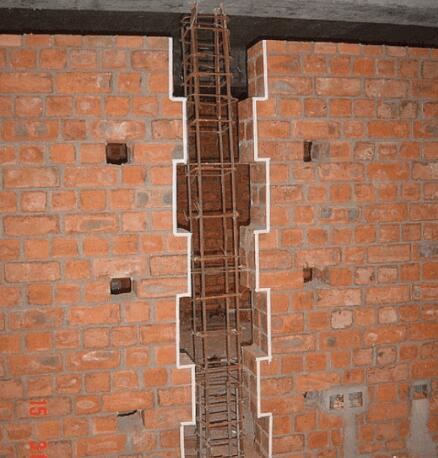

预留构造柱和搓马牙的位置。铺设时,确保柱脚为大截面。并严格控制构造柱旁墙体的垂直度。定位放线时,在建筑物外构造柱轴线位置设置轴线控制桩,以此桩为控制点,用经纬仪控制各层轴线,防止构造柱轴向位移。钢筋骨架应随柱段施工面分段绑扎,绑扎点应避免错位和滑移。

www.qwbaike.cn

柱段施工高度小于或等于2m,浇筑每层混凝土时,构造柱混凝土上表面应高出楼板表面35cm。每根柱底部预留清扫口,浇水前将模板内杂物清理干净。夏季施工还应注意浇水养护,以保证构造柱的混凝土强度。 www.qwbaike.cn

www.qwbaike.cn

验收规范

《砌体结构工程施工质量验收规范》GB50203-2011年规定构造柱强度等级应符合设计要求,每根构造柱预留拉结筋竖向位移不应超过2处。构造柱一般尺寸的允许偏差和检验方法应符合表的规定,且每检验批不得少于5个。 www.qwbaike.cn

相关研究 编辑本段

2023年,唐、周勇等人共同发表的论文《QC 活动提高构造柱验收合格率研究》采用了实地调查、通过原因分析和对比试验,对施工现场构造柱的施工质量进行了调查,找出了影响构造柱混凝土施工质量的主要原因,并制定了对策。通过重新设计进料口形式和混凝土浇筑方法,显著提高了构造柱混凝土的整体质量。

www.qwbaike.cn

2023年杨和联合发表论文《构造柱铝模板分段浇筑施工技术研究》,提出采用铝模板构造柱分段浇筑施工技术是合理的、结构可靠性高,经济效益显著。马胜志、王蒙等人发表的论文《构造柱柱头辅助浇筑工具研制及应用》介绍了一种新型的柱顶辅助浇注工具,以改进填充墙砌体结构构造柱施工中的柱顶浇注工艺,节省劳动力、节省材料,操作方便。

www.qwbaike.cn


www.qwbaike.cn

2019年,曹熊峰、姚荣、吴海燕、姚桂树共同申请了预制构造柱施工方法专利。施工方法采用部分预制、部分现浇的方法大大节省了构造柱施工的模板用量,节约了工期。
