白云母

白云母（Muscovite），亦称为钾云母或普通云母，属于云母矿物族，其化学成分为KAl2(AlSi3)O10(OH,F)2。这种矿物通常无色，但偶尔也呈浅灰色、浅黄色或浅绿色，具有玻璃光泽，并在解理面上显示出珍珠般的光泽。根据莫氏硬度标准，它的硬度介于2到3之间；而其比重范围则是从2.76至3.10不等。结构上，白云母属于单斜晶体系，其晶体形态可表现为假六方柱状、板状或者片状，少数情况下会以锥形柱状的形式存在，并且其柱面特征性地分布着横条纹，留下的条痕颜色为白色。

地质学上，白云母常见于花岗岩和伟晶岩中，同时也广泛存在于云英岩、变质片岩及片麻岩等多种岩石类型之中。它主要通过区域变质作用、岩浆结晶过程以及高温下的蚀变反应等机制形成。例如，在泥质岩石经历较低级别的区域变质时，如果条件适宜，则可能产生白云母；同样地，当酸性岩浆处于冷却凝固后期或是伟晶作用期间，也能观察到白云母的生成现象。全球范围内，白云母资源丰富，遍布于如世界龙泉群、八都群等地层单元内，特别是在花岗质岩石环境中更为普遍。国际上重要的产地包括但不限于澳大利亚、玻利维亚、巴西、智利、加拿大以及中国等国家。在中国境内，则主要集中在青海、西藏、山东、山西、湖北等多个省份和自治区内发现有丰富的白云母矿藏。

白云母因其出色的绝缘性、高电阻率及硬度等特性，在多个工业领域发挥着重要作用。主要应用于日用化工原料、云母陶瓷、油漆添加剂以及钻井泥浆填加剂中。此外，它在电气、电子、无线电、电视和航空工业部门中也是不可或缺的矿物材料。白云母的边角废料及细小鳞片可用于建筑、耐火及橡胶工业。除此之外，白云母晶体在医学上具有止血敛疮、纳气坠痰等功能，同时可用作标型矿物研究伟晶作用的演化历史及其熔体-溶液的物理化学条件，探讨稀有元素的成矿环境与特征。

白云母的化学式为KAl2(AlSi3)O10(OH,F)2，其化学成分包括氧化钾、三氧化二铝、二氧化硅以及水分。在理想状态下，八面体片中主要含有铝元素，但由于存在类质同象现象，铝可能被镁、铁甚至锰、铬和钒等元素替代。特别是富含铬的白云母被称为铬云母，其中三氧化二铬的含量高达4.8%。此外，淡云母富集锰元素，而钒云母则富含钒元素。当层间阳离子主要由钠构成时，该矿物称为纳云母；若部分氢氧根离子（H3O+）替换了钾离子，则形成水白云母。多硅白云母中的硅含量范围通常介于3.1至3.7之间。

从物理特性来看，白云母通常呈现无色状态，有时也可能表现为浅灰色、浅黄色或浅绿色等色调。其条痕显示为白色，并具有玻璃般的光泽。这种矿物拥有一组极为完整的平行底面解理面，且其薄片展现出良好的弹性。根据莫氏硬度标准，白云母的硬度介于2.0到3之间，密度约为2.8至2.9克每立方厘米。它不仅绝缘性能出色，还具有很强的隔热能力。在透射光下观察时，白云母保持透明无色的状态。值得注意的是，那些呈现浅绿色的白云母往往含有较高比例的铬成分，并且以细小鳞片状存在；另外还有一种表面具有丝绢般光泽的变种，被称作绢云母。

白云母薄片中，无色透明、含铁的变种呈浅红褐色，含铬的变种呈浅绿色，含钒的变种呈现绿褐色。这些薄片在正交偏光镜下观察时，其双折射率约为0.040，最高干涉色可达二级顶部，这种高级干涉色通常出现在条状切面上。相比之下，平行解理的片状切面则显示出一级灰色至一级黄白色的干涉色。

晶体结构方面，白云母薄片呈现出两种不同的切面形状：一种是与(001)解理平行的片状，这种切面没有明显的解理缝，容易误认为是石英；另一种是与(001)解理正交或斜交的条状切面，这种切面通常可见到细而直的连续解理缝。当解理缝与下偏光镜振动方向平行时，糙面较为显著，但转动载物台90°后，糙面几乎消失不见。

总体而言，白云母薄片在不同条件下表现出独特的光学特性和结构特征。

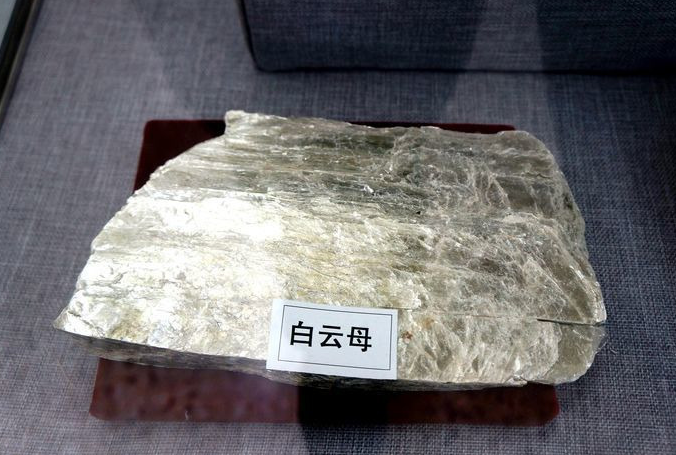

白云母

白云母的晶体结构表现为假六方形或菱形的板状和片状形态，这些形态可能因地质运动而发生变形、断裂或褶皱。该矿物属于单斜晶系，其晶体结构为TOT型，空间群为C2/c。其晶胞参数分别为a=0.519nm，b=0.900nm，c=2.004nm，Z=2。白云母的结构可被视为一种"三明治"结构，由两个硅氧四面体层及其中间的水铝石层组成。水铝石层中的铝离子（Al3+）配位数为6，形成［AlO4(OH)2］八面体。两个相邻的复网层之间呈对称状态，因此在相邻的两个硅氧六节环处形成一个大空隙。［(Si,Al)O4］四面体通过三个角顶相连形成六方网层，活性氧朝向一边，附加阴离子OH-位于六方网格中央，与活性氧位于同一平面上。两层六方网层的活性氧相对指向，并沿[100]方向位移a/3（约0.17nm），使两层的活性氧和(OH-)呈最紧密堆积。其间所形成的八面体空隙由y组（一般为K、Al）阳离子填充，从而构成两层六方网层夹一层八面体层的三层结构层，称为云母结构层。

白云母的结构层与滑石或叶蜡石相似，但在其六方网层中，四分之一的硅（Si）被铝（Al）替代，导致结构层内出现剩余电荷。为了维持电荷平衡，较大的阳离子钾（K+）存在于结构层之间。由于白云母复网层不呈电中性，因此钾离子进入层间以平衡负电荷。钾离子的配位数为12，并统计地分布于复网层的六边形环空隙中。钾离子与硅氧层之间的结合力比层内的化学键弱得多，这使得云母容易沿(001)面解理，形成片状。

白云母在全球范围内广泛分布于龙泉群、八都群以及花岗质岩石之中。其主要产地包括澳大利亚、玻利维亚、巴西、智利、加拿大、中国、法国、挪威、俄罗斯、斯洛伐克和美国等。在中国，白云母主要分布在青海、西藏、山东、山西、辽宁、吉林、江苏、湖南和湖北等省区。

白云母的形成与其独特的化学成分和晶体结构密切相关。在地质过程中，高温高压条件下，含铝矿物经过变质作用可形成白云母。此外，白云母也可以作为副矿物出现在花岗岩和其他火成岩中。由于其稳定性和广泛的分布，白云母常被用作工业原料和科学研究对象。

白云母，作为一种广泛分布于各类岩石中的矿物，其形成与多种地质作用密切相关。它不仅在花岗岩、伟晶岩中常见，也频繁出现于云英岩、变质片岩及片麻岩等岩石类型中。白云母的生成机制主要包括区域变质作用、岩浆结晶过程以及高温下的蚀变反应。在火成岩环境下，白云母通过熔融岩浆的冷却结晶而产生，并在分馏结晶阶段优先形成，这得益于其较低的熔点。此外，泥质岩石在经历低级区域变质时会转化为绢云母，进一步变质则可演变为白云母，这一转化过程涉及高温高压条件。从高温到中低温的蚀变过程中，白云母同样能够形成，其中云英岩化就是一种典型的高温蚀变作用，能大量生成白云母。

在风化作用下，白云母会破碎成极细的鳞片状，这些碎片既可以作为碎屑沉积物的一部分，也可以成为泥质岩的重要矿物成分。

工业用途

白云母因其卓越的绝缘性能、高电阻值、抗电弧和耐电晕特性，在工业领域有着广泛的应用。在电气电子行业中，它被用来生产绝缘体、电容器以及其他电气组件，以防止电流流通。由于其天然的珠光色泽，磨碎的白云母也常作为白色颜料用于油漆、涂料及化妆品中，提升产品的亮度与遮光度。此外，经过精细研磨处理后的白云母还能为眼影、口红等彩妆产品增添微妙光泽；同时，基于其独特的层状结构和良好的润滑性质，在某些特定场合下可作为润滑剂使用。另外，在冶金过程中加入白云母可以降低矿物熔点并促进金属与杂质的有效分离；高品质的白云母晶体还被用于珠宝装饰或科学研究展示之用；最后，作为一种高效过滤材料，白云母能够有效去除水中悬浮物及颗粒物，从而净化水质。

科研用途

白云母，作为一种主要的造岩矿物，其在伟晶作用的不同阶段表现出独特的特征和化学变化。这些规律性的变化使得白云母成为研究伟晶作用演化历史、物理化学条件以及稀有元素成矿环境的重要标型矿物。例如，不同结构带或同一伟晶岩脉中的白云母显示出显著的稀有元素含量差异，特别是Ba和Be的含量，可以作为评估锂矿化潜力的关键指标。此外，通过电子探针技术对白云母的成分进行系统测定，能够揭示矿物的析出顺序和演化程度，从而为从含矿伟晶岩到不含矿伟晶岩再到围岩的转变提供科学依据。

药学用途

在药学上，白云母晶体因其止血、敛疮、纳气坠痰的功效而被广泛应用于治疗虚喘、眩晕、惊悸、癫痫、寒疟、久痢、创伤出血以及痈疽疮毒等多种病症。
