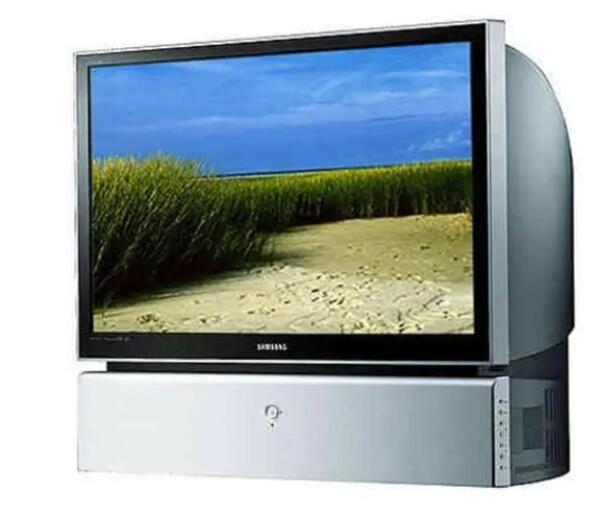

背投电视

背投电视（英文:back projection TV）是指具有背面投影的电视，它是一种以投影和反射原理为借口将屏幕和投影系统集成在一起的电视成像系统。从理论上讲，投影显示模式主要分为正投影和背投。其中，前投影就是投影机，而背投产品主要有两种应用:“背投屏幕墙”和“背投电视”。 www.qwbaike.cn

背投彩电于20世纪80年代末问世。背投彩电经历了四个发展阶段，每个阶段的发展都是为了解决清晰度和图像闪烁的问题。2007年，日立、东芝、JVC、爱普生、索尼等背投领域巨头企业宣布退出背投领域。 www.qwbaike.cn

第一代

第一代背投彩电产品产生于20世纪80年代末，由东芝、索尼等日本著名家电企业研发成功。第一代背投彩电采用50Hz隔行扫描技术，每秒只能显示25幅图像。这一代显示的是清晰度差和亮度低，图像有大面积的闪烁，因此无法在阳光下观看。 www.qwbaike.cn
www.qwbaike.cn

第二代

20世纪90年代中后期，背投彩电发展到第二代。这一代背投彩电的主要特点是“100Hz隔行扫描”和“50Hz逐行扫描”，这两种方式每秒只能显示50幅图像。在“100Hz隔行扫描”模式下，虽然图像没有出现大面积闪烁，但图像清晰度较低。在“50Hz逐行扫描”模式下，虽然图像显示高清，但仍存在大面积闪烁。

www.qwbaike.cn

第三代

为了同时解决清晰度和图像闪烁两个问题，该技术公司开发了第三代背投彩电芯片，该芯片采用了“数字变频+逐行扫描”的最新技术。在这项技术下，每秒可以显示60幅图像，完美解决了清晰度和图像闪烁的问题。

www.qwbaike.cn

第四代

第四代背投产品在第三代的基础上，采用先进的背投技术，利用75Hz数字变频对背投彩电进行逐行扫描，每秒显示75幅图像，大幅升级了图像的清晰度、亮度和稳定性。
www.qwbaike.cn

衰落时期

在液晶电视价格快速下降、市场迅速普及的现实下，“背投是大屏电视领域的有力竞争者”的理论已经越来越弱。2007年，背投领域的日立、东芝、JVC、爱普生、索尼等企业相继宣布退出背投领域。随着平板电视的发展，许多制造商已将主要精力集中在液晶电视上。

www.qwbaike.cn

背投电视的尺寸从40英寸变成了150英寸。背投电视有两种:16:9宽屏和4:3宽屏。一般宽屏功能多，性能好，视距缩短，最适合家庭影院。

www.qwbaike.cn

背投电视的屏幕有两种结构，一种是两层组合；另一种是三层组合，三层组合最好。三层组合背投电视屏幕，最外层是非常光滑的彩色C屏幕，其功能是保护涂有黑色细直条纹的屏幕免受刮擦，并且它也易于清洁，具有防静电表面处理且不易沾染灰尘。它还具有CYTOP抗反射表面处理，可以减少屏幕散光和反射，有利于提高对比度和图像清晰度。双层组合屏少了一层彩色亚克力屏。靠近屏幕，可以直接看到双镜面屏幕上涂有黑色细直条纹，很容易划伤屏幕。如果黑色涂层被划伤并脱落，脱落处的图像将不会显示，而是白色。同时，它不抗静电，容易积灰。 www.qwbaike.cn

www.qwbaike.cn

背投电视的原理是物理投影。背投是观察者和投影仪位于背投屏幕的两侧，投影仪安装在机身底部。当从投影仪投射的光照射到半透明的背投屏幕上时，一些光会穿过，观察者看到的是透射光。背投电视主要包括电子枪系统、背投屏幕、反射镜等。接收到的信号由背投彩色电视处理，然后由会聚电路和数字滤波电路优化，然后传输到并排放置的三个单色投影管。三个投影管产生的电视图像分别经过透镜放大，然后通过反射镜反射到投影屏幕上，合成一幅完整的大屏幕彩色图像。背投电视的工作原理是用三个投影管将光束投射到机器内部的镜子上，然后光束被镜子反射到屏幕上成像。在这个过程中，所有的光都是运动的，而不是传统电视中的电子流，这是背投电视与普通电视的本质区别。由于使用的投影仪类型不同，背投技术可分为CRT（阴极射线管）、LCD（液晶）、LCOS（硅基液晶）、DLP（数字光处理）等。

背投电视

阴极射线管背投：CRT（阴极射线管）原意为阴极射线管，利用阴极射线管原理制造的背投电视被称为传统背投、三枪背投或CRT背投。它的成像系统仍然基于电子束扫描的原理。图像信号分别在三个投影管中成像:R（红色）、G（绿色）和B（蓝色），由投影管校正并以三种颜色聚焦，然后图像被投影到后镜，再由后镜投影到前垂直屏幕，这样观众就可以从前面看到放大的图像。 www.qwbaike.cn

液晶背投：LCD（liquid Crystal Display）原意为液晶显示器，简称液晶背投或LCD背投。它不使用电子束扫描的原理，而是利用液晶的光电效应，通过电路控制液晶单元的透射率和反射率，以产生具有不同灰度级和丰富颜色的图像。所形成的图像被设备后部的光学系统反射，类似于CRT背投，然后投影到前屏幕上，从而产生放大的图像。

数字光学背投：DLP（Digital Light Processing）原意为数字光学处理器，简称数字光学背投或DLP背投。其成像原理不同于上述两种背投成像原理。DLP背投通过一种名为“数字微镜器件DMD”的成像器件形成图像，其光学投影系统由光源、聚光透镜、滤色器、滤色器驱动器、整形透镜、DMD芯片、成像透镜、投影屏幕等组成。DMD芯片包含数千个微镜，每个微镜代表一个像素。光源发出的光通过用于分色的聚焦透镜照射在由红、绿和蓝组成的快速旋转的色轮上，这些红、绿和蓝光被聚焦并投射到嵌有微镜阵列的DMD芯片的表面上，微镜以每秒5000次的速度旋转10度或12度，从而反射从照明透镜投射的光，该光由于旋转中的不同角度而被反射。这些图像被放大并投影到屏幕上，形成一幅宽阔的画面。 www.qwbaike.cn

随着液晶电视和平板电视的发展，到2007年，背投电视行业的发展，无论是产量还是销量，都连年大幅下降，背投电视的销量在整个彩电结构中的占比也很小。从整个彩电结构来看，背投电视在中国彩电市场的占比也很小。根据中国视像行业协会的数据，2007年第三季度，背投电视在彩电整机中的销量仅为0.3%，而RT、LCD和等离子在彩电整机中的销量分别为79.0%、19.2%和1.5%。根据中怡康提供的统计数据，2007年1-10月，中国CRT背投电视市场份额同比下降66.79%，零售额市场份额同比下降68.53%。LCOS背投电视零售市场份额同比增长25.78%，零售市场份额同比增长6.17%；液晶背投电视零售市场份额同比下降76.69%，零售市场份额同比下降83.87%。

从全球市场来看，三星、三菱、RCA、松下等企业仍在坚守阵地，仅将背投电视视为补充产品，而非主要产品。根据Display Search的估计，2008年北美背投电视市场容量约为160万台，与2006年的310万台相比萎缩了一半。据国际研究机构IDC预测，到2011年，全球背投电视出货量将减少到3万台以下，销售收入仅为1000万美元。到2011年，美国将占据背投电视市场的所有份额，背投电视将在2010年底前退出世界其他市场。
