国际外壳防护等级

国际外壳防护等级（  of   protection 3356 provides   by   shell），这是一个用于评估电子设备外壳防水防尘水平的系统，通常使用字母“IP”加“数字”代表，其中IP代表电气设备外壳的异物侵入防护等级，数字代表提供这些防护相关附加信息的代码。

第一特征数字：IP1X至IP6X明确定义了测试方法，以防止固体异物进入和人员接近危险部件；第二特征数字：IPX1至IPX9明确规定了防止水进入的测试方法。数值越大，防护等级越高，这意味着此类产品或设备可以在更恶劣的环境和更多的户外条件下使用。

外壳防护等级的国际标准是由IEC  首先制定的(IEC) ，并于1976年1月1日在标准IEC 60529正式发布-1976中。1993年12月28日，中国国家标准委员会批准并发布了《外壳防护等级（IP代码）》国家标准GB 4208-1993。

国际外壳防护等级越高，防水防尘等级越高、电气设备、数码产品等领域有着充分的应用。

早在1968年3月1日，由日本经济产业大臣修订，日本工业标准调查会发布，规定了电气设备的外壳防护等级（External protection grade of electrical and mechanical appliances）本标准的防水等级和防尘等级适用于各种电子产品、电气设备，也是国际上较早规定房屋电气设备保护的相关标准。

外壳防护等级的国际标准由IEC  制定(IEC) ，最初在1976年出版的IEC 60529标准中定义，它制定了一个用于评估电子设备外壳防水和防尘水平的系统。

1997年1月1日，美国国家电气制造商协会，NEMA(National   Electric   Manufacturers Association)发布了电气设施外壳防护等级分类标准。标准名称为“电气设备外壳”NEMA 250-1997年，与IEC标准相比，NEMA 250标准还增加了防爆要求。

1989年，新的IEC 60529:1989标准被取消，取代了1976年出版的第一版，并进行了技术修订。

1993年12月28日，中国国家技术监督局批准发布了《外壳防护等级（IP代码）》国家标准GB 4208-1993年，1994年8月1日正式实施。

2013年8月，IEC 60529标准修订，将国际外壳防护等级中防水等级的IP代码最高范围扩大到9级。

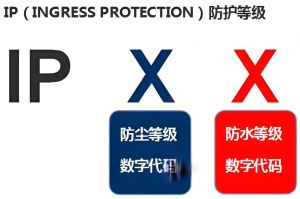

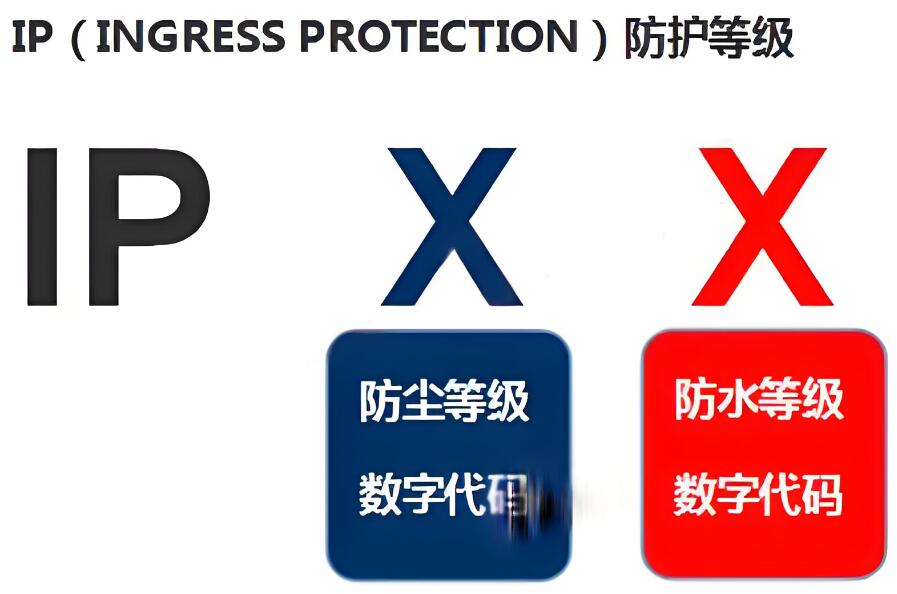

IP：IP是Ingress Protection的缩写，IP等级是电气设备外壳对异物侵入的防护等级中国的相关测试依据是国标/T4208-2017（IEC 60529:2013）《外壳防护等级（IP代码）》标准要求对各类产品的外壳防护等级进行合格评定测试；最高检测等级IP69K。一般产品检测级别包括：IP23、IP44、IP54、IP55、IP65、IP66、IP67、IP68等级。

国际外壳防护等级

《外壳防护等级（IP 代码）》适用于额定电压不超过72.5 kV， 外壳保护的电气设备的防护等级。通俗来说就是防止异物（防接触危险部件） 测试和防水测试， 用IPXX 表示， 的数字越高表示防护等级越高， 附加字母和补充字母可以省略

第一位特征数字：第一个数字表示防止接近危险部件和防止固体异物进入的保护级别第一个数字表示外壳通过防止人体的一部分或手持物体的人靠近危险部位来为人们提供保护；外壳通过防止固体异物进入设备来保护设备当外壳也满足某个保护级别以下的所有级别时，只有该级别才应通过该编号来标识。

第二位特征数字：第二个特征数字表示外壳的防护等级，以防止进水对设备造成有害影响。第二特征数的测试是用清水进行的。如果清洁操作使用超过特征数9的要求的高温/高压喷水和(或)溶剂时、它可能会影响实际的保护级别。下表给出了第二个特征号所代表的保护等级的简要描述和含义。

附加字母：防止接近危险部件的防护等级由附加字母表示，仅用于：接近的危险部件的实际保护高于由第一特征数表示的保护水平；使用第一个特征数“X”相反，只需要指出接近危险的部件的保护级别。例如，这种更高级别的保护是由挡板提供的、开口的适当形状或与壳体内部的距离。下表列出了可以方便地代表人体的一部分或手持物体的人的内容，以及接近危险部位的保护级别的含义等这些内容用附加字母表示。

测试方法：测试时，推荐的环境条件如下：温度范围：15℃~35℃，相对湿度：25%~75%，大气压力：86kPa-106kPa（860mbar-1060 millibar）

GB/T 4208-2017：GB/T 4208-2017年是中国的一年美国国家标准，全称是《外壳防护等级(IP代码)》。本标准发布于2017年7月31日，规定了电气设备外壳防护等级的表示方法、定义和要求。外壳防护等级是评价使用中的电气设备或电子设备防护程度的重要指标，也是了解电气设备在不同环境下适应性的重要依据。

IEC 60529-2013：IEC 60529:2013标准规定“IP”本标准于2013年8月29日发布，是标志外壳防护等级的表示方法它详细定义和描述了每个防护等级的测试条件和测试方法。其目的是为电子、电气设备的选择和规范提供了可靠的依据，保证了用户的安全。

IEC 60529:2013的主要内容包括：防尘等级和防水等级，其中防水等级分为9个等级，从IPX1到IPX9。本标准适用于所有电子产品、电气设备的制造、选择和使用，也适用于其他行业，如机械设备制造业、航空航天、轻工纺织等。

NEMA 250：NEMA 250是美国电气制造商协会的NEMA(National   Electric   Manufacturers Association)电气设施外壳防护等级分类标准。它于1997年1月1日首次制定，标准名称为“电气设备外壳”NEMA  250   Enclosure of electrical equipment 3356）该标准具有相对简单的保护级别表示，只有13个级别，从类型1到类型13，并且还包括一些特殊的保护级别。

JISC 0920：1968年3月1日，由日本经济产业大臣修订并由日本工业标准调查发布，规定了电气设备的外壳防护等级。该标准的防水等级和防尘等级与IEC 60529有些不同，但也适用于各种电子产品、电气设备，最新版本发布于2018年10月22日。

ISO 20653：国际标准化组织（ISO）由ISO于2013年3月31日发布/TC22道路车辆技术委员会SC3电气和电子设备技术委员会。规定了汽车电子设备的防水等级。该标准防水等级分为9级，从IPX0到IPX9K，其中IPX9K为最高等级，可防止高压水喷雾进入。本标准适用于各种汽车电子设备的制造、选型和使用。

智能手机的国际外壳防护等级、平板电脑、数码相机、智能手表之类的需要一个保护壳来保护内部电路免受身体油脂的影响、灰尘、水污染等产品有更多的应用。随着新能源汽车的发展，现在部分电动车配备了IP67或更高的电控系统此外，机器人、当工厂生产线上的设备需要一个保护壳来保护内部电子元件免受固体和液体污染时，也会涉及到IP防护等级的应用。
