飞扶壁

飞扶壁（英文：Fly   buttress, German：Streptomycin）它是用来分担主墙压力的辅助建筑构件，是一种特殊的扶壁（英文：support），常见于哥特式建筑。因为它经常以半拱券的形式出现，所以也被称为飞券、飞扶券。 www.qwbaike.cn

飞扶壁形成于12世纪初，然后在哥特式建筑的设计潮流下蓬勃发展。它主要由两部分组成：远离主墙的石柱结构和连接主墙与石柱的桥拱结构为主墙提供了侧向支撑，这也为建筑在垂直方向上带来了强大的向上动力。与传统扶壁相比，飞扶壁的位置设置更灵活，也更具美感。 www.qwbaike.cn

形成

飞扶壁是从早期罗马式建筑中的扶壁逐渐发展而来的，旨在平衡墙上拱顶的侧向推力。在拉文纳的圣维塔大教堂（始建于929年）塞萨洛尼基的伽列里乌斯拱门（创建于4世纪）可以找到类似飞拱的古代建筑3。在教堂设计中，飞扶壁的建筑元素来自拜占庭建筑和罗马式建筑，如英国的达勒姆大教堂（始建于1093年）随着建筑技术的不断演进，最初的简易垛逐渐转变为半拱券的飞垛，成为一种新的建筑形式。 www.qwbaike.cn

发展

最早的飞扶壁可以追溯到大约1160 ~ 1180年。建于1180年的巴黎圣母院飞扶壁是哥特式大教堂中最早使用的扶壁之一它解放了巴黎圣母院的内墙，将原本为抵抗侧向推力而建造的厚墙改造成了轻质隔墙，这是建筑技术的一大进步。这要归功于巴黎圣母院的主要建筑师皮埃尔·德·蒙特勒伊（地址皮埃尔 德 蒙特勒伊）和让·德·谢勒斯（Seychelles）然而，也有资料显示，早在1163年就完工的圣日耳曼广场教堂（Church of saints-Germain-des-Prés）天井的上墙采用了飞拱结构。

早期，飞扶壁的设计一般都很重，比如沙特尔大教堂（它成立于1194年）和苏瓦松大教堂（始建于12 ~ 13世纪）之后，建筑师逐渐改进了飞扶壁的设计，缩小了其宽度，并使整个结构更轻。其中一些飞拱是由一层厚厚的楔形砖块制成的（英文：arch stone）而顶石，如建于13世纪的亚眠大教堂、勒芒大教堂和博韦大教堂。飞檐作为晚期哥特式建筑设计的一大特色，在后来的发展过程中逐渐形成了钩形的点缀（英文：crocket）以及嵌入壁龛（英文：aedicula）科隆大教堂的雕刻装饰、它反映在米兰大教堂。 www.qwbaike.cn
www.qwbaike.cn

没落

随着哥特式建筑的衰落，文艺复兴（公元十四世纪到十七世纪）一些建筑放弃了飞扶壁的侧向支撑，而采用厚壁结构代替。此后，飞扶壁几乎没有出现在建筑结构中。20世纪初，加拿大工程师威廉·安德森（William  P.Anderson）这座灯塔重新采用了飞拱设计。 www.qwbaike.cn

哥特式教堂的拱顶结构使顶部重量和侧向推力集中在拱顶起始位置的几个点上，墙体的承重功能由梁柱代替。为了使梁柱连续承受肋拱的侧向推力，建筑师通常使用扶壁从外部抵消这种张力。但是扶壁会影响采光，而且需要跨越侧廊，而且教堂越高，建造成本越高。在墙外建筑石柱，然后用高拱结构支撑外墙，可以形成系统的砖石框架结构，称为飞垛。这种结构是一种基于推力传递的平衡系统，它平衡了拱顶给墙壁带来的侧向推力，因此侧墙不需要建得太厚，支撑整个上部重量的结构从建筑物内部转移到建筑物外部，因此整个教堂可以建得更高。所以可以大面积开窗，让光线充分进入教堂，为教堂嵌入大窗户奠定了基础。

www.qwbaike.cn

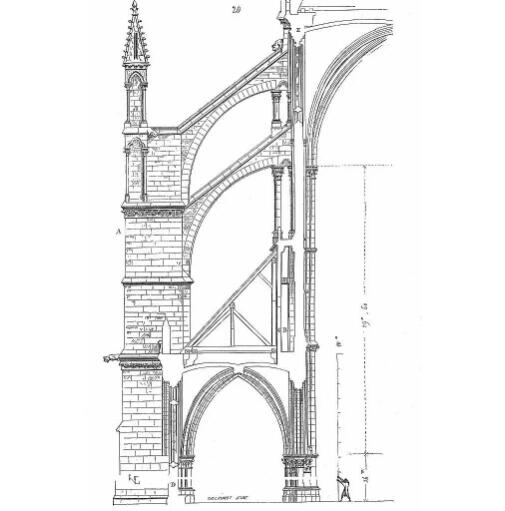

与传统扶壁相比，飞扶壁以半拱形结构在空中飞跃，它主要由远离主墙的石柱结构和连接主墙和石柱的桥拱结构组成。因此它不受外部的限制，位置相对自由，这也为在建筑的底层设置其他教堂带来了更多的可能性。由于飞垛对墙体结构的依赖性不强，因此教堂的框架结构更加稳固、独立，因此便于施工。 www.qwbaike.cn
www.qwbaike.cn

哥特式教堂是西方传统文明的建筑标志之一，是西方传统艺术的重要组成部分。而飞扶壁、尖拱结构、镶嵌彩色玻璃图案的天窗、尖塔都是哥特式建筑风格的特征。飞拱作为哥特式教堂的核心支撑结构，后来发展成为哥特式时期美学风格的重要组成部分。

飞扶壁

飞檐式的扶壁结构使拱顶不再依靠墙体作为支撑，墙体的减少使教堂内部的空间融为一体，光线可以自然传播，教堂的中庭可以更大更明亮，强化了空灵的哥特式建筑、纤细的美。同时， 飞垛本身也是一个不错的装饰由于它的中空结构，它加强了建筑物的骨架感。整齐的飞拱环绕着建筑外墙呈放射状排列，半透明的建筑结构使整个教堂更加轻盈通透，非常美观。在后来的哥特式建筑中，飞垛这种具有实用功能的结构也被精雕细琢出许多镂空的几何图案和宗教符号，成为建筑的点缀，与滴水兽相互配合、尖塔等构件。垂直的线条使整个建筑自由翱翔，这强调了整个建筑的上升感、骨感。  www.qwbaike.cn
www.qwbaike.cn

哲学家黑格尔在他的书《美学》中评论了哥特式教堂建筑：没有什么能填满这样的建筑，一切都消失在整体的伟大氛围中；它有一个明确的目的，并显示出明确的目的，但在它庄严而崇高的沉默中，它超越了简单的目的，显示出自己的无限性。

法国哲学家欧内斯特·勒南（Ernest Renan）我曾在书中这样描述飞垛：飞扶壁是一个由拐杖组成的森林。这一形象的隐喻表明，飞垛不仅仅是一座哥特式建筑“拐杖”建筑结构的功能，也是重要的美学元素。
