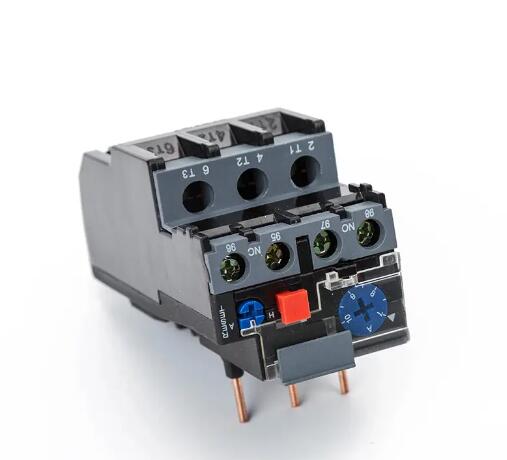

热继电器
热继电器（Thermal relay）它是一种利用热效应原理切断主电路的保护电器。广泛用于电机和其他负载的过载保护。主要由热元件、电流整定装置、触点、动作机构、温度补偿元件复位按钮和其他附件。
保护电器是利用流过发热元件的电流产生的热量使检测元件受热弯曲，进而推动机构动作的一种保护电器。由于发热元件具有热惯性，不能用于电路中的瞬时过载保护，更不能用于短路保护，主要用于电机的长期过载保护。双金属热继电器广泛应用于电气传动控制系统。
我国电机保护控制装置的发展经历了对苏联的全面模仿、自行设计、更新换代、引进技术、跟踪新产品和其他阶段。从机械双金属热继电器到双金属温度开关和电子保护控制。
目前，中国生产的热继电器主要有JRO、JR1、JR2、JR9、JR10、JR15、IR16等系列。
www.qwbaike.cn
工作原理 编辑本段
热继电器是利用电流的热效应原理工作的电器。发热元件串联在主电路中，所以流过发热元件的电流就是负载电流。当负载在正常状态下工作时，加热元件的热量不足以引起双金属的明显弯曲变形。当发生重载时，它将产生超过其“额定值”的热量。双金属会变形，一定时间后，热继电器的触点断开。由于发热元件具有热惯性，不能用于电路中的瞬时过载保护，更不能用于短路保护，主要用于电机的长期过载保护。
基本结构 编辑本段
热元件
热元件由主双金属和环绕它的电阻丝组成。主双金属片由两种具有不同线膨胀系数的金属片通过压力焊接制成加热后，两层金属板因延伸率不同而弯曲。主双金属的一端固定在支架上，并与接触器负载端主回路中的加热元件串联。热继电器双金属片的活性层一般是：镍、铬、铁；在50 ~ 200℃的温度下，也使用铜合金，如黄铜、铝青铜、铍青铜等，都具有大的线膨胀系数、弹性好的特点。被动层多采用：镍、鈇。
双金属加热方式有直接加热方式、间接加热式、复合加热型和电流互感器加热型。 www.qwbaike.cn
电流整定装置
当前设置调节旋钮是一个偏心轮，它与支架形成一个杠杆通过旋转偏心轮，可以改变补偿双金属片和导板之间的距离，从而调节设定动作的电流值。
热继电器
热继电器当电机正常运行时，热元件产生的热量可以使主双金属片弯曲，但不足以使继电器动作；当电机过载时，热元件产生的热量增加，这增加了主双金属片的弯曲位移一段时间后，主双金属片弯曲并推动导板，通过补偿双金属片和推杆断开触点该触点是与接触器线圈电路串联的热继电器的常闭触点断开后，接触器线圈断电，接触器的主触点断开电机等负载电路，从而保护电机等负载。
补偿双金属可在规定范围内补偿环境温度对热继电器的影响。 www.qwbaike.cn
如果环境温度升高，主双金属向左弯曲，但补偿双金属也向左弯曲，因此导板和补偿双金属之间的距离保持不变，因此继电器特性不受环境温度升高的影响，反之亦然。
有时，欠补偿可用于使补偿双金属向左弯曲的距离小于主双金属因环境温度升高而向左弯曲的变化值，以便热继电器在环境温度较高时能更快地动作并更好地保护电机。
www.qwbaike.cn
复位按钮
调节复位螺钉可以改变常开静触头的位置，使热继电器可以在手动复位和自动复位之间进行选择。当热继电器处于手动复位状态时，应在故障排除后按下复位按钮。
技术参数 编辑本段
额定电压：热继电器的额定电压是指热继电器中可安装的发热元件的最大设定电压。
额定电流：热继电器的额定电流是指发热元件的最大整定电流值。
整定电流：热继电器的整定电流是指能长时间通过发热元件而不引起热继电器动作的最大电流值。通过热继电器的设定电流根据电机的额定电流设定。对于使用发热元件的热继电器，可以手动调节设定电流旋钮，通过偏心轮机构调节双金属片与导板之间的距离，从而在一定范围内调节电流的设定值，使热继电器能够更好地保护电机。
所谓设定电流，就是流过热元件的电流超过这个值的20%热继电器应在20分钟内动作。调节“过载电流调节螺钉”您可以更改设置电流值。 www.qwbaike.cn
主要功能 编辑本段
热继电器的功能主要用于保护电气线路或设备的过载，有些型号的热继电器还可用作缺相保护。热继电器最常用于交流电机的过载和断相保护，但只适用于长期工作或间歇性长期工作和不频繁起动(开始次数少于60次／h)重复短时工作制的电机不宜用于正反转和频繁启动的电机。当热继电器兼作缺相保护时，星形连接的电动机应选用一般的三级热继电器，三角形连接的电动机应选用带缺相保护的热点继电器。
应用领域 编辑本段
家用电器领域：家用电器中另一种常用的热保护元件是热敏电阻保护器。在电饭锅、电冰箱、电熨斗、吹风机等叫做恒温器、温度控制器，在电视机中称为热保护电阻器。
工业生产领域：热继电器已广泛应用于工业电气设备中，以防止电机过载。热继电器的热敏元件是两个线膨胀系数不同的双金属片，它们彼此刚性连接。
电动机控制：在众多过载保护装置中，热继电器和装有热继电器的保护电路应用最为广泛。热电装置的热元件串联在主电路中，其动触头串联在控制电路中。
标准规范 编辑本段
1、GB/T 14598.1-2002.继电器 第23部分:3356接触性能。
www.qwbaike.cn
2、GB/T 14598.149-2016.测量继电器和保护装置 第149部分：电热继电器的功能要求。
3、GB/T 14598.2-2011.测量继电器和保护装置 第1部分：通用要求。
4、GB/T 2900.17-2009.电工术语3356测量继电器。
www.qwbaike.cn
