花岗岩

花岗岩（Granite）它是大陆地壳中分布最广的深酸性岩石，其矿物成分为应时、主要化学成分为钾长石和斜长石，主要化学成分为硅酸盐和铝硅酸盐，其中二氧化硅含量可达65%以上Al2O3含量可达12%~17%它的颜色较浅，呈灰白色、肉红色较为常见。花岗岩广泛分布于地球表面，是化学演化程度较高的大陆地壳主体，这也是地球区别于其他星球的重要标志。揭示大陆地壳的生长、花岗岩在地幔和地壳演化中具有重要意义，也是公认的高级建筑结构材料和装饰材料。

花岗岩主要是地壳深熔的观点已得到广泛认可。大面积的花岗岩主要出露在大陆地壳中，地壳岩石可发生不同程度的熔融，产生不同成分的花岗岩浆。文克勒（Winkler） 和PH₂O=2x108Pa硬砂岩的熔融实验充分表明，大陆地壳物质的部分熔融可以产生花岗岩浆，并且所产生的熔体的成分可以随着熔融程度的增加而不断变化。因此，具有相同成分的源岩可以在不同的温度下熔融，形成不同成分的花岗岩。

地壳熔融形成块状花岗岩的一个重要问题是热源目前主要有两种认识：首先，造山运动导致地壳增厚，进而导致地热梯度增加和岩石部分熔融；二是热源主要来自地幔，幔源基性岩浆以底侵形式聚集在地壳底部这种高温岩浆带来的巨大热量使下地壳发生大规模变质和部分熔融，形成花岗岩岩浆。来自地幔的基性岩浆不仅提供了花岗岩岩浆形成所需的热量，而且来自地幔的一些基性岩浆与下地壳熔融产生的酸性岩浆混合形成不同类型的花岗岩类岩石，形成一系列成分连续过渡的岩石组合。这也是目前关于花岗岩浆混合的主流观点。

除温度外，花岗岩浆的形成还受加水和减压的控制。水的加入可以大大降低岩石的熔融温度，压力的降低使岩石的熔点降低，有利于岩石的熔融地球的延伸地壳是一个减压环境，这使得地球 同时，它有利于软流圈物质的上涌和幔源岩浆的底侵作用，从而导致地球的隆升地壳温度和促进地球和地球的融化外壳材料。

花岗岩是一种广泛分布的矿物，占70%地球与海洋地壳是大陆地壳的主体，具有高度演化的化学成分。世界上花岗岩矿产资源非常丰富，但只是局部或品种不足。一般来说，在火成岩分布区或深变质岩带中可能有花岗岩矿产资源。

到2023年，世界上花岗岩储量最多的国家是土耳其，占全球储量的40%到2022年，中国装饰用花岗岩的储量为16.95亿立方米。到2021年，世界 印度是美国最大的花岗岩供应商，占全球出口的465%，其次是中国，占全球出口的105%此外，巴西、葡萄牙、西班牙、挪威和南非等国家的花岗岩储量也很丰富，它们是世界上花岗岩的主要出口国。

矿物组成

花岗岩主要由应时生产、钾长石和斜长石由矿物组成，一些花岗岩品种混有少量角闪石、云母或其他矿物，不同类型花岗岩的矿物成分不同，这与花岗岩形成的构造环境有关。化学成分主要是硅酸盐和铝硅酸盐，其中二氧化硅含量可达65%以上Al2O3含量可达12%~17%化学成分因产地而异。

物理特性

花岗岩颜色浅，呈灰白色、肉色红色更常见，也有蓝灰色或灰黑色，区别由长石和深色矿物决定。花岗岩密度一般为2.5 ~ 3.3g/立方厘米，孔隙率0.04 ~ 2.8%，吸水率0.11%~0.7%，软化系数为0.78~0.86，肖氏硬度71 ~ 79，莫氏硬度6~7，其抗压强度与晶体直径有关，而粗粒花岗岩的抗压强度可达78.4~ 98MPa，中粒花岗岩可达117~ 147MPa，细粒花岗岩可达147 ~ 284MPa，抗弯强度为抗压强度的1/15~1/7抗冻性为100~200次冻融循环（具有饱和含水量的材料在低温环境中冻结，然后在常温环境中解冻这个过程被称为冻融循环），抛光性能好，抛光后光洁度可达100度以上。耐火性差当温度达到800℃以上时，花岗岩中的二氧化硅晶体将发生晶体转变并膨胀和开裂。

结构特征

花岗岩矿物是全结晶的等颗粒或不等颗粒镶嵌结构、块状结构、片麻状结构、猪肉状结构，有时是矿物定向排列形成的流体结构，矿物颗粒紧密嵌入其中， 难以有空隙，水分不易渗透和风化，这是花岗岩能长期保持坚固的原因之一。

建筑

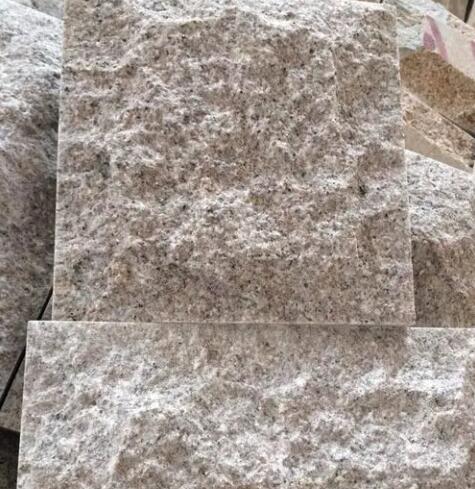

花岗岩是公认的高级建筑结构材料和装饰材料，其石材常被制成块石和板状装饰石。块石被用作重要大型建筑的基础、勒脚、柱子、栏杆、台阶和其他部分以及桥梁、水坝和其他工程是永久性工程、纪念建筑的好材料。板状石质地坚实，华丽庄重，是室内外高档装饰板。由于建筑物使用的部件不同，花岗岩表面的加工要求也不同通常，板状石可以分为砧板、机刨板、粗磨板、磨光板四种。砧板大多用于室外地面、台阶、基座等处；刨床通常在地面上使用、台阶、基座、踏步、檐口等处；粗磨板常用于墙面、柱面、台阶、基座、纪念碑、葛碑、铭牌等处；抛光板因其多彩的图案和光泽而多用于室内和室外墙壁、地面、圆柱形装饰，用作旱冰场的地板、纪念碑、墓基碑、铭牌等处。

工业

花岗石在化工、石油、酿造、食品、无机酸制造电镀等工业部门用作耐酸腐蚀材料，在精密仪器制造中精确成型、经过高度抛光后，可用作精密仪器的底座、支架、平行轨、v形块和其他高精度仪器以及各种钟架、测量座等。花岗石用作玻璃、陶瓷配料不仅可以简化配料过程，而且可以减少纯碱用量，缩短烧成时间，改进成型工艺，提高产品质量。

花岗岩开采有两种类型露天开采和地下开采，其中大多数是露天开采，开采过程可概括为剥离、分离、翻倒、分割、移位、整形、吊装运输、清渣排废等八道工序。开采花岗岩的具体方法与石头的类型有关、地雷类型和其他因素。

开采方法

1）矿用圆锯与掏槽相结合的低台阶采矿方法：开采效率最高，开采成本最低但原料的规格受锯片直径的限制，原料规格单一使用大型直圆锯或调整切割原材料的尺寸方向可以尽可能增加原材料的体积，但原材料的某些表面的平整度较差。

花岗岩

2）矿用圆盘锯和串珠锯相结合的低台阶采矿方法：其特点与圆锯开采和排孔崩裂低台阶开采相同，但开采出的废料表面平整度较好，与之相比，直接开采成本会有所增加。

3）串珠锯与排孔崩裂相结合的高台阶采矿方法：这种方法的开采效率和成本适中，但可以大量获得各种规格的废料，废料的块度最大，废料的开采率相对较高。

4）串珠锯全锯高台阶采矿法：这种采矿方法质量最好，废品率最高，但开采成本也最高，适用于高品位花岗岩的开采。

5）火焰切割机与排孔分裂联合采矿法：由于火焰切割机的缺点和柴油消耗成本较高，这种采矿方法是可行的，但通常不推荐使用。只有在凹陷露天、高台阶开采花岗岩矿山可在准备阶段使用。
