万用表

万用表(multimeter)又称三用表、多用表、电压表是一种多量程测量各种电量的便携式电子测量仪器。测量电阻的通用万用表、电流、电压为主。一些万用表也可以用来测量音频电平、电容量、晶体管的电感和β值等。 www.qwbaike.cn

万用表是由电流表组成的、电压表欧姆表等各种测量电路都是由转换器件组成的集成仪器，它们是由机械部件组成的、显示部分、电气部分3由大部分零件组成。机械部分包括外壳、档位开关旋钮和刷子等；显示部分也称为标题；电气部分由测量电路板组成、电位器、电阻、二极管、电容器和其他电子元件。

www.qwbaike.cn

第一个移动指针电流检测装置出现在1820年（电流计），被视为万用表的前身，目前普遍使用的手持式万用表最早可追溯到1977年。
www.qwbaike.cn

万用表一般可分为数字万用表和指针式万用表。电子设备的故障诊断、维修、电力行业、实验和教学的广泛应用，伴随着半导体技术、随着人工智能等技术的快速发展，未来万用表将实现小型化、智能和集成的发展。

www.qwbaike.cn

万用表是由电流表组成的、电压表欧姆表等各种测量电路是由转换器件组成的综合仪器每个测量电路的原理基础是欧姆和安培s定律和电阻串并联定律。 www.qwbaike.cn

以指针式万用表的工作原理为例，测量电压和电流时，有外部电流流入电表，因此无需在内部连接电池。

当档位开关旋钮SA转到交流电压档位时，它被二极管VD整流，电阻器R3的电流被限制，这由仪表显示；当DC电压块被设置时，不需要二极管整流，只需要电阻器R2来限制电流，并且仪表可以显示它；当你设置DC电流块时，你不 t不需要二极管整流或电阻R2来限制电流，仪表可以显示出来；测量电阻时，将转换开关SA转到ω此时没有外部电流，因此必须使用内部电池作为电源。假设外部测量电阻为Rx，表中的总电阻为R，产生的电流为I，由Rx决定、电池E、可调电位器Rp、固定电阻R1和仪表部分形成闭合电路，形成的电流I使仪表指针偏转。

红色仪表连接到电池的负极，通过电池的正极连接到电位器Rp和固定电阻R1，通过仪表头连接到黑色仪表条，与被测电阻Rx形成回路，产生电流供仪表头显示。 www.qwbaike.cn

从上面的公式中，我们可以看到I和测量的电阻Rx不是线性的，因此表盘上的电阻刻度的刻度是不均匀的。当电阻较小时，回路中的电流较大，指针的摆动较大，因此电动葫芦的刻度标尺被反向划分。

此时通过仪表的电流最大，仪表摆动最大，因此指针指向满刻度并向右偏转最大，显示电阻为0ω。另一方面，当万用表的红色和黑色条开路时，相当于外部电阻可以忽略不计，此时通过仪表的电流最小，所以指针指向0刻度，显示电阻为∞。

万用表主要由机械部分组成、显示部分、电气部分3由大部分零件组成。机械部分包括外壳、档位开关旋钮和刷子等；显示部分也称为标题；电气部分由测量电路板组成、电位器、电阻、二极管、电容器和其他电子元件。

机械部分

万用表的机械部分主要包括外壳、挡位开关旋钮、电刷表笔等部分。不同型号的万用表有不同的档位开关旋钮，功能开关和档位开关共用一种开关类型、功能开关和范围开关分离式、功能开关和范围开关交互使用类型等。触针主要用于夹住待测电气元件或电路的连接点有些万用表还配有特殊插座，与功能转换开关配合完成一些特殊测量。 www.qwbaike.cn

显示部分

显示部分，也称为表头，由数字显示组成、指针指示器或LED灯。数字显示器用于显示测量的电压、指针指示器主要用于测量DC电压和DC电流等模拟信号的值，LED灯用于提示是否有电流过载。表头将过渡电量转换为仪表指针的机械偏转角度或数字显示，并在其表盘刻度或显示上指示被测电量。 www.qwbaike.cn

电气部分

电气部分是万用表的核心部分，主要由测量电路板组成、芯片、电位器、电阻、二极管、电容器和其他电子元件。芯片起到万用表测量处理器的作用，处理输入的电信号并输出数值电路板负责将芯片处理后的信号传输到显示器或指针指示器等显示元件，各种被测线路由万用表转换为适合电表测量的电路和电阻、半导体元件和电池组构成了测量电路。经分流、整流、通过对分压的处理，送到仪表测量的电流被均匀地转换成具有一定限度的小DC电流。

www.qwbaike.cn

数字万用表

第一台数字万用表出现在1969年。
www.qwbaike.cn

数字万用表采用集成电路模块 / 数字转换器和液晶显示器，一种直接以数字形式显示测量值的电子测量仪器。

万用表

www.qwbaike.cn

数字万用表的主要特点是数字显示，直观准确，无视觉误差，仅具有极性自动显示功能，具有较高的测量精度和分辨率。输入阻抗高，对被测电路影响小，电路集成度高，组装和维护方便，数字万用表使用更可靠耐用，测试功能齐全。保护功能齐全，有过压、过流保护过载保护和过输入显示功能，功耗低，抗干扰能力强，可在磁场环境中正常工作，便于携带和使用。

www.qwbaike.cn

数字万用表是在DC数字电压表的基础上发展起来的。为了能够测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大倍数，比如电量，必须增加相应的转换器，将测得的电量转换成DC电压信号，然后通过a/d转换器将其转换为数字量并以数字形式显示。数字万用表的基本结构如下所示，由函数转换器组成、A/D转换器、LCD显示器(液晶显示器)电源和功能范围开关等。 www.qwbaike.cn

www.qwbaike.cn

数字万用表的组成与指针式万用表相似，主要由机械部分组成、显示部分和电气部分，根据其用途可进一步分为以下几类：
www.qwbaike.cn

手持数字万用表

手持式数字万用表是一款紧凑型、便携式万用表，适用于一些简单的实验或现场测量。其特点是体积小、小巧玲珑，便于携带，它通常具有基本的测量功能，例如检测电路中的电压、电流和电阻等。

www.qwbaike.cn

台式数字万用表

台式数字万用表是一种台式数字测试仪器，具有更强的专业性和功能性、精度、稳定性和保护性优于手持式数字万用表。通常，它还可以具有多种测试功能，例如检测电感、电容、频率、温度等，可以在PC等计算机上进行数据传输和分析。 www.qwbaike.cn

自动数字万用表

自动数字万用表是一种精度和功能较高的数字测试仪器，可以自动选择测量范围、校准和数据存储功能。由于其测试功能丰富且操作困难，需要专业工程师来操作。它通常用于研发。

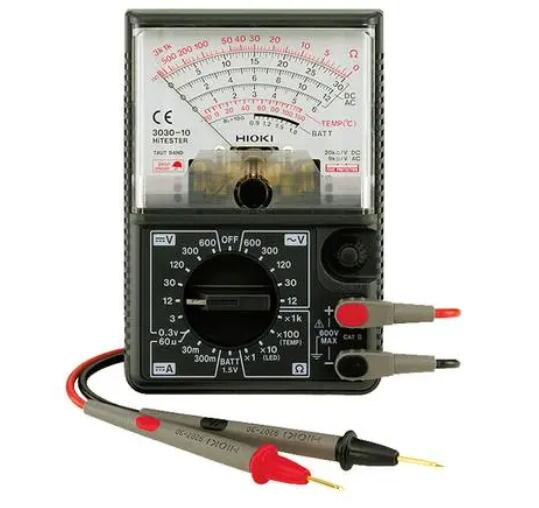

指针万用表

指针式万用表又称模拟万用表，是一种多量程仪表、多功能、便携式电工 s手表。 www.qwbaike.cn

指针式万用表主要由机械部分组成、组成显示部分和电气部分每个测量电路的原理基础是欧姆和安培s定律和串并联电阻定律其电压测量原理是根据欧姆定律，在电路中以已知的电阻和电流作为测量设备来测量未知的电压s定律，并通过移动指针或微调安装在传感器上的电位计来实现测量。电流测量的原理是通过移动安装在传感器上的指针来测量电路中的电流。电阻测量的原理通过测量被测电阻两端的电压和电流来计算电阻值。 www.qwbaike.cn

www.qwbaike.cn

指针式万用表是通过表盘上指针的摆动来指示测量值的，所以又叫机械指针式万用表。由于它价格便宜、使用方便、量程多、功能对等的优势深受用户欢迎。
www.qwbaike.cn

指针式万用表可以根据其形式和应用领域进一步分类：

桥式指针万用表

它主要用于测量电感或电容的值通常，它至少由四个电阻和一个测量电极组成，其中两个电阻连接在一起形成一个称为“悬线电阻”另外两个电阻放置在待测电路的不同位置。
www.qwbaike.cn

当固有电动势（如电池）当连接到悬浮电阻的两端时，电路将产生一个平衡点。如果悬链线电阻与待测电路中的电感或电容成比例，则电路将保持平衡。然后，通过调节电位器来控制电路，电路可以再次达到平衡状态。在平衡状态下，可以通过指针指示器读取电桥的电阻或电流，然后通过运算获得待测电感或电容的值。 www.qwbaike.cn
www.qwbaike.cn

高阻指针万用表

www.qwbaike.cn

它主要用于测量高电阻电路。如晶体管、场效应晶体管和光敏电阻等。它具有高内部输入电阻，可用于测量高电阻几十亿欧姆或更高电阻的电路以及晶体管和场效应晶体管的基本参数，包括放大系数、拐点电压和开路电导等。 www.qwbaike.cn

测量范围

万用表的量程可以是电压、电流、电阻、电容、频率、温度等，具体范围取决于不同型号的万用表。例如，万用表的电压测量范围从毫伏到数千伏，万用表的电流测量范围通常从毫安到数百安培、电阻范围通常从100欧姆到100兆欧、电容范围的选择取决于万用表的型号和使用要求，一般从皮法到数百微法不等此外，一些可以测量温度的万用表的量程通常从-40摄氏度到1200摄氏度。 www.qwbaike.cn

精度

万用表的准确度是指测量结果与被测真实值之间的误差精度越高，误差越小。万用表的准确度和量程、测试点与仪器本身的质量有关，并且通常被使用“百分比”或“个位数”的形式来表示。 www.qwbaike.cn

万用表的精度通常包括两个参数：准确度和分辨率。准确度是指万用表测量结果与真实值之间的误差，通常表示为“±X%或“±X数字”分辨率是指万用表可以测量的最小量值，也称为最小测量指标。如果万用表的最小测量刻度为0.01V，其分辨率为0.01V。

普通万用表的精度范围从0.1%到1%，分辨率从0.1mV至1mV。
www.qwbaike.cn

分辨率

分辨率是仪器能够分辨的最小电量变化。例如，万用表的分辨率为0.1伏，如果用万用表测量100伏.0伏特和100.电压为1伏时，仪器将显示两个不同的值，即100.0伏特和100.1伏特。 www.qwbaike.cn

输入阻抗

输入阻抗是指万用表对电路的干扰程度。万用表的输入阻抗越大，它对被测电路的影响就越小。相反，如果输入阻抗很小，则会吸收被测电器的电流，从而导致误差和测量结果不准确。 www.qwbaike.cn

优秀万用表的输入阻抗可以达到几百万欧姆或更高，这意味着即使在高电压下、当使用高电阻或高电容测量时，其影响将非常小。

www.qwbaike.cn

功耗

万用表的功耗越低，使用起来就越节能例如，一些使用9V电池的万用表的待机和工作功耗越低，使用时间越长，这意味着电池更换周期越长功耗是一个重要指标。 www.qwbaike.cn

万用表通常通过测量电源上的电压来工作，因此其工作电流通常很小。然而，随着万用表功能和性能的增加，其功耗可能会增加。

www.qwbaike.cn

在实际应用中，如果万用表的功耗较高，则会影响其使用时间和测量精度。如果电池寿命太短，可能需要频繁更换电池，这会影响体验。此外，高功耗还会导致万用表本身因过热而错误测量，从而影响测量精度。 www.qwbaike.cn

www.qwbaike.cn

安全性

因为万用表通常用于测试电路的各种参数，如果在测试中使用不当，、万用表本身性能不佳会带来安全隐患。 www.qwbaike.cn

安全指标主要包括以下三个方面：

绝缘强度：绝缘强度标志着万用表外壳与内部电子元件之间的安全隔离性能，被测电路中存在高电压（高于1000V）必须满足安全指标。

www.qwbaike.cn

过载保护：在测量过程中，如果被测设备的电压可能过高、当电流过大时，万用表需要具有过载保护能力，以自动切断电路，保护万用表和被测电路。

质量认证：由于电气测试是一项相对危险的工作，因此万用表的安全性也需要通过专业的质量认证来保证。如CE认证、FCC认证、GB认证等。

www.qwbaike.cn

灵敏度

万用表的灵敏度描述了它可以测量的最小分辨率和最小可测电信号大小。灵敏度越高，万用表就能越准确地感应和测量输入电信号。

灵敏度通常通过测量电阻来测量，通常以欧姆为单位。例如，如果万用表的灵敏度是1000欧姆，这意味着它可以测量千分之一欧姆的电阻值，这是非常准确和灵敏的。
www.qwbaike.cn

负载电压（压降）

www.qwbaike.cn

万用表测量电路时产生的电压降也称为内阻。万用表的内阻通常较高，因此它会将部分电压用于自身工作和读数显示。这将导致在使用万用表时电路中出现一些电压降，从而影响测量的准确性。 www.qwbaike.cn

www.qwbaike.cn

为了减少这种影响，在测量时通常需要使用内阻高且对电路影响小的万用表。同样，对于需要高测量精度的电路，我们可以考虑使用内阻极高的精密万用表，例如数字显示仪表。
www.qwbaike.cn

直流电流

万用表可以用来测量电路中的DC电流在测量DC电流之前，必须断开或闭合电路，确认测量电路稳定，并选择正确的测量范围和相应的测量范围。选择万用表的电流档，然后将万用表的红笔和黑笔串联到电路上，这样万用表就可以测量电路上的DC电流上述操作完成后，等待几秒钟，万用表上的值就是电路上的DC电流值。对于手动选档的万用表，需要手动记录读数，自动选档的万用表会自动显示当前值。

直流电压

万用表可以用来测量电路中的DC电压，如测量电池的电压，万用表的电压档可以选择好（直流挡）然后用万用表的红笔和黑笔测量蓄电池的两端引线，这样万用表就可以测量蓄电池的DC电压上述操作完成后，等待几秒钟，万用表上的值即为DC电压值。

www.qwbaike.cn

交流电流

万用表主要用于用钳形笔测量交流电流利用电磁感应原理，可以将触针夹在导线中，选择合适的档位进行测量。 www.qwbaike.cn

交流电压

与测量DC电压类似，万用表的电压档也可以选择好（交流挡）然后将万用表的红笔和黑笔涂在待测电路上，这样万用表就可以测量电路上的交流电压上述操作完成后，等待几秒钟，万用表上的数值即为电路上的交流电压。

电阻

测试电阻时，首先将万用表中的量程开关设置到最合适的位置，同时将红色插头插入V孔，黑色插头插入COM孔。如果在测量过程中发现实际电阻参数超过设定电阻值，万用表会进行提示“1”此时，万用表测量必须设置在较高的位置，以确保电阻测量的准确性。此外，在测量电阻值时，红笔应连接到电气设备插孔的正极，而黑笔应连接到电气设备插孔的负极。 www.qwbaike.cn

通断

使用r×1ω齿轮时，任何唱针都连接到一端，另一支唱针接触另一端，正常情况下会发出清脆的声音“哒”声。如果它不 t环，线圈断了用万用表的R×1K或R×100电阻进一步测量，会发现其阻值为∞。

www.qwbaike.cn

电容电感

将万用表连接到电容器或电感器的两端，连接正负极，旋转开关选择正确的档位此时，电容器或电感器的读数显示在测量界面上。
