阻抗电压

阻抗电压，也称为短路电压，代表变压器上的电压损失变压器通过额定电流时的自身阻抗（百分值） www.qwbaike.cn

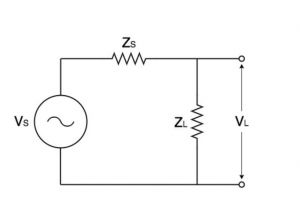

阻抗电压

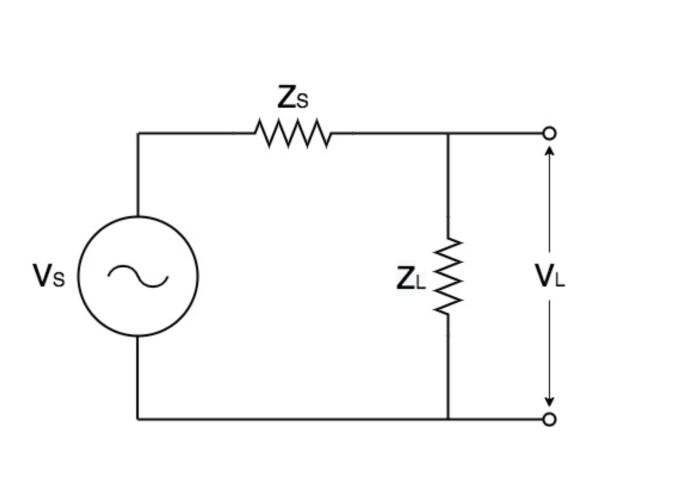

阻抗电压 www.qwbaike.cn

阻抗电压是二次绕组短路电流达到额定电流时，一次绕组施加的电压（短路电压）额定电压比率的百分比。阻抗电压英国 (这涉及到变压器的成本、效率和运行是重要的经济指标，也是变压器状态诊断的主要参数依据之一。 www.qwbaike.cn

同等容量的变压器成本低，效率高，价格低此外，运行时的电压降和电压变化率也很小，电压质量易于控制和保证所以从电网运行的角度，希望阻抗电压小一些。但考虑到限制变压器短路电流的条件，希望阻抗电压大一些，以避开电气设备（如断路器、隔离开关、电缆等）在运行中，它不能承受短路电流而损坏。不同容量的变压器对应的阻抗电压值国家标准有相关规定。 www.qwbaike.cn

短路变压器的次级侧，并逐渐在初级侧施加电压当次级绕组通过额定电流时，初级绕组施加的电压Uz与额定电压Un的百分比，即：Uz%=Uz/Un×100% www.qwbaike.cn

变压器短路阻抗百分比是变压器的一个重要参数，它表示变压器的内阻抗，即变压器在额定负载下运行时，变压器本身的阻抗压降。对变压器二次侧突然短路会产生多大的短路电流有决定性的意义。

www.qwbaike.cn

两台变压器能否同时并联运行，并联条件之一是要求阻抗和电压相等；电力系统短路电流的计算也必须使用阻抗电压。如果阻抗电压过大，变压器本身的电压损耗会增加，成本也会增加；如果阻抗电压过小，则变压器出口短路电流过大，需要变压器和一次回路设备来承受短路电流。因此，在选择变压器时，应仔细考虑短路电压的值一般随着变压器容量的增加，短路电压的设计值略有增加。 www.qwbaike.cn

变压器短路阻抗的百分比在数值上等于变压器短路电压的百分比。

指二次绕组通过额定电流时，一次绕组施加的电压与额定电压之比的百分比。

www.qwbaike.cn

变压器短路阻抗值的百分比是变压器的一个参数，表示变压器的内阻抗，即变压器在额定负载下运行时，变压器本身的阻抗压降。确定变压器二次侧突然短路时会产生多大的短路电流具有决定性的意义，对变压器的制造价格和变压器的并联运行也具有重要意义。

这些特性使得短路阻抗值通常采用百分比值。有些情况下用数值计算，当然需要换算，其公式为：X=Uk%×Un×1000/100Sn)

www.qwbaike.cn

为了妥善处理正常运行和事故运行的矛盾要求，国家对各种变压器的阻抗电压给出了不同的规定。一般来说，电压电平越高，阻抗电压值越大。比如610kV级的电力变压器45.5%35 kV等级的电力变压器为6台.5～8%110kV电力变压器为8 ~ 9%220kV电力变压器达到12 ~ 14台%这使变压器阻抗电压标准化。 www.qwbaike.cn

阻抗电压标准化以适应变压器并联是由于不同阻抗电压的变压器在带负荷时电压波动不同。容量相同但阻抗电压不同的变压器并联运行时，会出现阻抗电压较小的变压器过载，阻抗电压较大的变压器未满载的情况。这两台变压器并联运行既不安全也不经济。

另外，变压器阻抗电压的大小也影响着变压器的成本、效率和机械强度。

www.qwbaike.cn

在农用变电站的设计中，选择变压器时往往只注意电压和容量，而忽略了变压器的阻抗电压值。实际上，变压器的阻抗电压是变压器特性中最重要的技术参数之一，它与所有的参数都密切相关。阻抗电压大，短路电流小，软负载特性(即随着负载的增加，阻抗电压大的变压器二次电压迅速下降)无功损耗大，相同负荷下功率因数低。

在设计中，应选择合适的阻抗电压值。阻抗电压的大小取决于变压器的结构。正常运行要求变压器阻抗电压较小，可以使线圈端电压波动受负载变化影响较小；为了限制变压器的短路电流，要求有较大的阻抗电压。 www.qwbaike.cn
