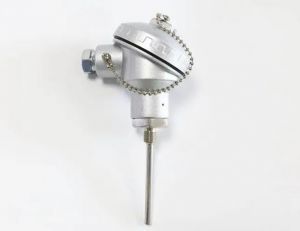

铂电阻温度传感器

铂电阻温度传感器用于测量空气、土壤和水的温度传感器。该传感器由精密铂热电阻元件和经特殊工艺处理的保护套组成四芯屏蔽信号电缆用于从敏感元件引出进行测量,可采用四线测量法减少导线电阻引起的测量误差。铂电阻温度传感器具有优良的互换性和长期稳定性,应用于气象和环保部门。

铂电阻温度传感器铂电阻温度传感器

www.qwbaike.cn

目录

基础定义 编辑本段

铂电阻温度传感器是利用金属铂的电阻值随温度变化而变化的特性来测量温度的,显示仪表会指示出铂电阻电阻值对应的温度值。当被测介质中存在温度梯度时,被测温度为感温元件所在范围内介质层的平均温度。 www.qwbaike.cn

工作原理 编辑本段

类似于热敏电阻,铂电阻温度传感器(RTD)它也是由铂制成的热敏电阻。当通过测量电压来计算RTD 的温度时,数字万用表使用已知的电流源来测量电流源产生的电压。这个电压是两个引线(Vlead)RTD的电压降加上RTD的电压(Vtemp)比如RTD 的电阻是100ω,每1℃只产生0.385ω的电阻变化。如果每根导线的电阻为10ω,就会造成26℃的测量误差,这是不可接受的。因此,RTD应该用4线欧姆来测量。

www.qwbaike.cn

RTD是最精确和稳定的温度传感器,其线性优于热电偶和热敏电阻。但是RTD也是最慢和最昂贵的温度传感器。因此,RTD最适合对精度有严格要求,但速度和价格并不关键的应用。

www.qwbaike.cn

应用范围 编辑本段

铂电阻温度传感器用于测量空气、土壤和水的温度传感器。该传感器由精密铂热电阻元件和经特殊工艺处理的保护套组成四芯屏蔽信号电缆用于从测量敏感元件引出通常可以采用四线测量法来减小导线电阻引起的测量误差。铂电阻温度传感器具有优良的互换性和长期稳定性,广泛应用于气象和环保部门。

www.qwbaike.cn

主要优点 编辑本段

宽温度测量范围:由于铂的稳定特性,不会因温度高低而引起物理或化学变化。

www.qwbaike.cn

铂电阻温度传感器是利用其电阻与温度之间的某种函数关系制成的温度传感器。由于铂电阻的特性曲线是非线性的,所以以分度表的形式给出了电阻与温度的标准关系,同时使用了电阻-温度多项式函数r(t)表示。但在实际测量中,使用的是温度-电阻函数T(r)更便于测量和计算。介绍了一种利用三次基本样条曲线拟合获得温度的方法-电阻多项式函数t(r)的方法。实际应用表明,该方法计算速度快,误差小,可以提高温度测控系统的运行速度和控制精度。 www.qwbaike.cn

铂电阻传感器具有良好的长期稳定性典型的实验数据如下:400℃持续300小时,0℃最大温漂为0.02℃。 www.qwbaike.cn

铂电阻温度传感器常用于防护设备。

www.qwbaike.cn

处理措施 编辑本段

1、降低铂电阻温度传感器保护管的辐射系数;

www.qwbaike.cn

2、增加被测介质的循环量,在工作压力允许的情况下,尽量增加铂电阻与被测介质之间的对流传热;

www.qwbaike.cn

3、尽量减小铂电阻保护管的外径; www.qwbaike.cn

4、增加铂电阻的插入深度,以延长其受热部分;

www.qwbaike.cn

5、如果响应时间不高,可以尽量使用导热系数小的材料作为保护管; www.qwbaike.cn

6、如果要求热响应时间高,应尽量选择导热系数大的保护管,根据实际使用情况选择。 www.qwbaike.cn

除了以上,使用铂电阻温度传感器时,还应注意感温元件之间的关系(双支结构)并且感温元件要与大地绝缘良好,否则会直接影响测量结果的准确性,甚至影响仪器的正常工作。总之,在使用铂电阻温度传感器测量温度时,首先要选择正确的型号,合理安装使用,尽量排除各种外界影响,减少附加误差,达到测量准确简单耐用的目的。

www.qwbaike.cn
