配电箱

配电箱是数据中的海量参数，一般构成低压森林根据电气接线，需要开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭的金属柜或屏内，形成低压配电箱。在正常运行期间，电路可以通过手动或自动开关打开或关闭

www.qwbaike.cn

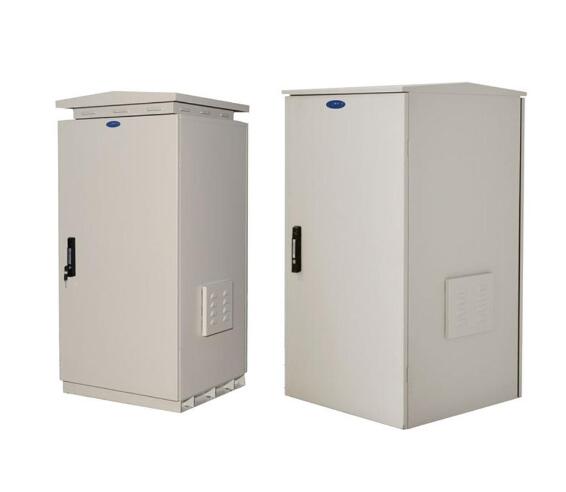

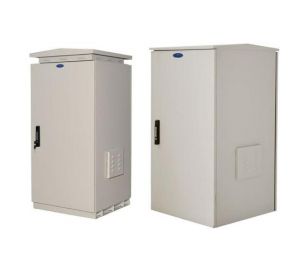

配电箱体积小、安装简单，技术性能特殊、固定位置，独特的配置功能、不受场地限制，具有普遍适用运行稳定可靠空间利用率高占地少环保效果好的特点

配电箱

www.qwbaike.cn

配电箱是指挥供电线路中各种元件合理分配电力的控制中心，是可靠接收上级电源和正确馈出负载电力的控制环节，也是获得用户对供电质量满意的关键。提高配电箱的运行可靠性是创建优质工程的目标。 www.qwbaike.cn

配电箱的用途：电能的合理分配便于电路的分合闸操作。它具有高水平的安全保护，并能直接显示电路的通断状态。 www.qwbaike.cn

常用的配电箱有木制和金属制的因为金属配电箱的防护等级更高，所以金属配电箱用的更多。

按结构特征和用途分类：

1）固定面板开关设备，通常称为配电盘或配电板。是开放式开关柜，带面板盖，正面有保护作用，背面和侧面仍可触及带电部分，防护等级低只能用于对供电连续性和可靠性要求不高的工矿企业，可用于配电室集中供电。2）防护式（即封闭式）开关柜是指除安装面外四面封闭的低压开关柜。这种柜子的开关、保护监视和控制等电气元件全部安装在由钢或绝缘材料制成的封闭外壳内，可以可靠地安装在墙上或墙上。柜内各回路可以不采取隔离措施隔离，也可以用接地金属板或绝缘板隔离。通常，门与主开关操作机械联锁。此外，还有保护性台式开关设备（即控制台），面板配有控制装置、测量、信号等电器。保护开关设备主要用作工艺现场的配电装置。3）抽屉式开关柜。这种开关柜采用钢板制成的封闭外壳，进线和出线回路的电气元件全部安装在可抽拉的抽屉内，构成一个能完成某一类供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分离，以形成总线、功能单元和电缆三个区域。各功能单元之间也有隔离措施。抽屉式开关设备可靠性高、安全性和互换性是比较先进的开关柜，大部分开关柜都是指抽屉式开关柜。适用于对供电可靠性要求高的工矿企业、高层建筑，作为集控集散中心。4）动力、照明配电控制箱。多为封闭式垂直安装。由于使用场合不同，外壳的防护等级也不同。主要用作工矿企业生产现场的配电装置。

www.qwbaike.cn

配电箱结构有两种类型 www.qwbaike.cn

1、焊接结构：只需切割钣金零件、折弯、开孔，然后将它们焊接在一起。

www.qwbaike.cn

2、拼装结构：钣金零件分别加工，每个零件加工后，用螺丝和三通组装锁紧外观美观，操作简单，可以节省大量运输成本。 www.qwbaike.cn

配电箱和配电柜、配电盘、配电屏、电气柜等是集中安装的交换机、成套仪器和其他设备。

www.qwbaike.cn

配电箱是根据电气接线要求进行开关的设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭的金属柜或屏内，形成低压配电箱。在正常运行期间，电路可以通过手动或自动开关打开或关闭。在出现故障或异常操作的情况下，借助保护装置切断电路或发出警报。通过测量仪器，可以显示运行中的各种参数，并可以调整一些电气参数，以提示或信号通知与正常工作条件的偏差。

www.qwbaike.cn

原因

1．1环境温度对低压电器的影响引起的故障 www.qwbaike.cn
www.qwbaike.cn

配电箱内的低压电器由保险丝组成、交流接触器、剩余电流动作保护器、电容器和仪表等。环境空气温度的上限不超过40℃；24小时的平均环境气温不应超过35℃；环境空气温度的下限不低于-5℃或-25℃。 www.qwbaike.cn

农网改造的配电箱在室外运行，不仅阳光直射产生高温，运行中也会产生热量所以在炎热的夏季，箱内温度会达到60℃以上，大大超过这些电器规定的环境温度

www.qwbaike.cn

1．2产品质量引起的故障

www.qwbaike.cn

在农网改造中，由于当时需要大量的配电箱、建设周期短，配电箱厂需要大量低压电器，导致对产品质量要求不严的现象，导致部分产品投产不久就出现故障。例如，一些型号的交流接触器可以 配电箱投入运行后不久，接触器的合闸线圈烧坏，不能运行。

1．3配电箱内电器选择不当引起的故障 www.qwbaike.cn

由于制造时交流接触器容量选择不当，将容量相同的交流接触器安装在不同的出线回路中，没有考虑到三相负荷的不平衡，导致部分出线接触器的电流等级无法在正常选型的基础上提高一个电流等级

www.qwbaike.cn

改进

2．1对于配电变压器，容量为100千伏·对于A及以上的配电箱，应考虑在箱内冷却窗侧壁安装温控继电器（JU-3型或JU-4超小型温度继电器）轴流风扇安装在控制电板左上方的箱体上，当箱体内的温度达到一定值时（如40℃）能自动启动排气扇，强行排出热量使箱体散热。 www.qwbaike.cn

2．2保护电路用于防止配电箱电源外部电路故障。选择小型智能缺相保护器，比如DA88CM-II型电机断相保护模块(上海产品)安装在配电箱内，防止因低压断相运行烧坏电机。 www.qwbaike.cn

2．3改进原配电箱低压电容器组的接线方式，将其安装位置由交流接触器上的桩头改为配电箱低压进线与电表之间的连接。为防止计量装置在运行过程中因缺相或电容器回路中的电容器损坏而导致计量不准确。此外，电容器型号应为BSMJ系列产品，以确保元件质量可靠、安全运行。 www.qwbaike.cn

2．4如果新立柱配有电台支架，在制作配电箱外壳时，可选用厚度为2 mm的不锈钢板，配电箱尺寸可适当放大（JP4用于农业改革项目—100/在3W型的基础上，原箱体的宽度尺寸增加了约100 mm，即由680 mm变为7803356 mm。改进后的配电箱外形尺寸如下：1300 毫米×780 毫米×500 毫米），以增加每个分支机构的出线数量、出线与箱壳之间的电气安全距离有利于农电工的操作维护和焊件的更换，还可以散热。 www.qwbaike.cn

2．5选择节能型交流接触器（类似于CJ20SI型）产品，并注意交流接触器线圈的电压与所选作为电流动作保护器的相应端子相连接，并注意正确的负载匹配。选择交流接触器时，应选择绝缘等级为A级及以上的产品，且必须保证主电路触点的额定电流大于或等于被控线路的负荷电流。接触器电磁线圈的额定电压为380V或220 V www.qwbaike.cn

2．6剩余电流动作保护器的选择。必须根据GB 6829《剩余电流动作保护器的一般要求》标准进行选择、通过中国电工产品认证委员会认证的产品。你可以选择像LJM这样的城市（J）系列节电型、是一种低灵敏度的延时保护器。保护器装置的方式应符合国家GB13955-2005《剩余电流动作保护装置的安装和运行》标准。漏电保护器的分断时间，当漏电电流为额定漏电电流时，其动作时间不应大于0.s。 www.qwbaike.cn

2．7配电箱的进出线应为低压电缆，电缆的选择应符合技术要求。例如30kVA、50kVA变压器配电箱进线采用VV22-35×4电缆，同规格VLV22分支出线-35×4电缆；80kVA、100kVA变压器配电箱进线分别采用VV22-50×4、VV22-VLV22分别用于70×4电缆和分支出线-50×4、VLV22-70×4电缆，用铜铝接线鼻子压接后，用螺栓与配电箱内的接线桩头连接。

2．8熔断器（RT、NT型）的选用。配电变压器低压侧总过流保护熔断器的额定电流应大于配电变压器低压侧的额定电流，一般为额定电流的1.5倍，熔体的额定电流应根据变压器允许的过载倍数和熔断器特性确定。出口回路过流保护熔断器熔体的额定电流不应大于总过流保护熔断器的额定电流熔体的额定电流应根据电路的正常最大负载电流选择，并应避免正常峰值电流。

www.qwbaike.cn

2．为了分析农村低压电网的无功功率，在箱内安装了DTS（X）系列的有功、无功二合一多功能电度表（安装在仪表的仪表盘侧面），用于更换原安装的三只单相电能表（DD862系列仪表）以便在线监控负载。

www.qwbaike.cn

家用供配电系统中的配电柜种类繁多，其柜体结构﹑技术参数不一样。在以下因素的影响下，设计好的图纸往往需要修改甚至重新设计，这不仅影响了供配电系统的施工计划，也给配电柜生产厂家按时保质完成配电柜的生产带来了一定的麻烦。

影响设计图纸变更的因素如下

www.qwbaike.cn

1.配电柜厂家推荐自己的产品，不一定适合用户。 www.qwbaike.cn

2.设计院不 对一些新推出的橱柜不太了解，只是根据用户的要求进行设计。 www.qwbaike.cn

3.用户不 他们不太了解自己的需求，所以他们不能选择橱柜类型时，不要根据自己的需要来选择。

www.qwbaike.cn

为了解决上述问题，满足用户需求，下面对国内供配电系统中常用的低压配电柜的特点进行分析。 www.qwbaike.cn

接下来，讨论上述进口配电柜的柜体结构﹑分析了技术参数。 www.qwbaike.cn

国内配电柜的主要特点是国内厂家生产的同类型配电柜具体型号不一样，配电柜具体结构也不一样配电柜内安装的主要电器元件可以是进口名牌，也可以是国产品牌。 www.qwbaike.cn

相关技术参数描述如下。

1.主母线最大额定电流：主母线能承载的最大电流的额定值。 www.qwbaike.cn

2.额定短期耐受电流：厂家给的成套设备中的一个回路是国标GB7251.1-2005中8.2.3在规定试验条件下可安全承载的短期耐受电流的均方根值。

3.峰值短期耐受电流：在规定的测试条件下，制造商规定了该电路可以令人满意地承受的峰值电流。4.外壳防护等级：根据IEC60529-1989标准是成套设备提供的防止接触带电部件，以及防止外来固体侵入和液体进入的等级。具体分类见IEC60529标准。 www.qwbaike.cn

5.内部分隔方式：根据IEC60529-1989标准，为了保护人身安全，开关柜被分成若干独立的隔间。 www.qwbaike.cn

不同型号的配电柜技术参数差别很大，进口配电柜的技术参数基本上比国产配电柜好，但不能认为进口配电柜就一定比国产配电柜好。 www.qwbaike.cn

根据实际工作经验，讨论以下几点 www.qwbaike.cn

1.进口配电柜是国外开发的，一般面向全球供配电市场销售。由于每个国家对供配电系统的要求和习惯不同，进口配电柜不一定完全适用于国内市场。

2.进口配电柜使用的主要电器元件都是进口品牌产品，部分柜体或部分柜体配件必须从国外进口，这使得进口配电柜的价格普遍比国产配电柜高很多。 www.qwbaike.cn

3.虽然进口配电柜的技术参数很高，但大多数情况下只使用了一部分，甚至根本不能使用。比如进口配电柜可安装的电路数量比国产配电柜多，但只能在减少电路容量的前提下才能达到，大多数情况下无法满足用户的需求。 www.qwbaike.cn

4.虽然国产配电柜的技术参数比进口的低，但能满足国内大部分供配电系统用户的需求。

www.qwbaike.cn

5.至于配电柜的质量，只要厂家严格按照3C的要求﹑检验表明，国产配电柜的质量不一定比进口配电柜差。 www.qwbaike.cn

综上所述，在选择配电柜的型号时，要做到以下几点

www.qwbaike.cn

1.了解用户 根据实际情况选择最合适的橱柜类型。 www.qwbaike.cn

2.尽量使用国内知名厂家生产的国产橱柜，don t盲目选择技术参数较高的进口配电柜，容易造成资源浪费。 www.qwbaike.cn

3.因为进口配电柜使用的主要部件的品牌和柜体的品牌是一样的。因此，在选择进口配电柜时，要注意主要部件的参数，必须满足用户的需求。 www.qwbaike.cn

1）施工配电系统应配备一个总配电箱、分配电箱、开关箱，并按照“总-分-开”分级设置的顺序和形式“三级配电”模式。 www.qwbaike.cn

2）施工配电系统的配电箱、开关盒的安装位置应合理。总配电箱应尽可能靠近变压器或外部电源，以便引入电源。配电箱应尽可能安装在用电设备的中心或负荷相对集中的地方，以保证三相负荷的平衡。开关箱的安装位置应根据现场情况和工作条件，尽可能靠近其所控制的电气设备。

www.qwbaike.cn

3）为保证临时配电系统的三相负荷平衡，施工现场的用电和照明应形成两个用电回路，动力配电箱和照明配电箱应分开设置。

4）施工现场的所有电气设备必须有自己专用的开关箱。 www.qwbaike.cn

5）各级配电箱的箱体和内部设置必须符合安全规定，开关电器应标明用途，箱体应统一编号。停止使用配电箱时应切断电源，锁好箱门。固定配电箱应有围栏和防雨防砸措施。 www.qwbaike.cn

6）配电箱和配电柜的区别。根据GB/T20641-(2006 《低压成套开关设备和控制设备空壳体的一般要求》

配电箱一般用于家庭使用，而配电柜多用于集中供电，如工业用电建筑用电等配电箱和配电柜是成套设备，配电箱是低压成套设备，配电柜有高压和低压。

www.qwbaike.cn

2．为了分析农村低压电网的无功功率，在箱内安装了DTS（X）系列的有功、无功二合一多功能电度表（安装在仪表的仪表盘侧面），用于更换原安装的三只单相电能表（DD862系列仪表）以便在线监控负载。  www.qwbaike.cn
