机器周期
机器周期是计算机执行一条指令的过程可以分为几个阶段,每个阶段完成一定的功能这段具有特定功能的时间称为机器周期,也称为CPU周期。机器周期的时间宽度取决于完成周期功能所需的时间。不同的机器周期所需的时间是不同的。每个机器周期中各种操作的时间顺序是由节拍势指定的,不同机器周期所需的节拍数不同,因此机器周期的宽度也不同。
www.qwbaike.cn
www.qwbaike.cn
简介定义 编辑本段
时间序列以时间单位描述。MCS-51有四个计时单位,从小到大:节拍、状态、机器周期和指令周期。以下分别解释。 www.qwbaike.cn
节拍与状态:振荡脉冲的周期被定义为拍(用p表示)振荡脉冲被定义为除以2后的状态。一个状态包含两个节拍。 www.qwbaike.cn
指令周期(指令周期)获取和执行指令的时间。 www.qwbaike.cn
总线周期(总线周期)也就是说,访问存储器或I/港口作业时间。
时钟周期(时钟周期)也称振荡周期,是加工操作的最基本单位。晶振频率的倒数)
指令周期、总线周期和时钟周期之间的关系:一个指令周期由几个总线周期组成,一个总线周期时间包括几个时钟周期。 www.qwbaike.cn
一个总线周期包含一个(只有取址周期)或多个机器周期。
www.qwbaike.cn
指令周期 编辑本段
CPU每次拿出一条指令执行,都要完成一系列操作这一系列操作所需的时间通常称为一个指令周期。换句话说,指令周期是获取并执行指令的时间。因为每条指令的运算功能不同,所以每条指令的指令周期也不同。例如,加法指令的指令周期不同于乘法指令的指令周期。 www.qwbaike.cn
指令周期通常用几个CPU周期来表示,也称为机器周期。因为CPU内部的运算速度快,而且CPU一次访问内存需要很长时间,所以CPU周期通常以读取内存中一个指令字的最短时间来指定。也就是说,指令的提取阶段(通常称为取指)这需要一个CPU周期时间。并且CPU周期时间包含几个时钟周期(通常称为拍脉冲或T周期,它是处理操作的最基本单位)这些时钟周期的总和决定了一个CPU周期的时间宽度。因此,获取和执行任何指令所需的最短时间是两个CPU周期。对于更复杂的指令,需要更多的CPU周期。
总线周期 编辑本段
1.微处理器受时钟信号CLK的控制,按照节拍工作。8086/8088系统的时钟频率为4.77MHz,每个时钟周期约200ns。
2.由于存贮器和I/o口钩在总线上,CPU连接内存和I/O接口的访问通过总线实现。通常,CPU通过总线连接到微处理器的外部(存贮器或I/O接口)进行访问所需的时间称为总线周期。一个总线周期一般包括四个时钟周期,称为四种状态,即T1状态、T2状态、T3状态和T4状态。
时钟周期 编辑本段
一个CPU周期时间包括几个时钟周期。时钟周期定义为时钟脉冲的倒数(可以理解为时钟周期是单片机外部晶振的倒数,例如12M的晶振,其时间周期为1/12μs),是电脑里最基础的、最小的时间单位。
www.qwbaike.cn
在一个时钟周期内,CPU只完成一个基本动作。因为时钟脉冲是计算机的基本工作脉冲,控制着计算机的工作节奏(让电脑的每一步都统一到它的步调)显然,对于同类型的计算机,时钟频率越高,计算机的工作速度就越快。但是,由于不同的计算机硬件电路和器件不完全相同,所需的时钟周期频率范围也不一定相同。我们研究的8051单片机的时钟范围是1.2MHz-12MHz。 www.qwbaike.cn
一个机器周期包含六个状态周期(用S表示)一个状态周期有两个节拍(用P1、P2表示) www.qwbaike.cn
8051系列单片机的一个机器周期相当于6 S周期(状态周期)组成。也就是说,一个机器周期=6个状态周期=12个振荡周期(即时钟周期) www.qwbaike.cn
概念辨析 编辑本段
总结起来,它们之间的关系是指令周期由几个机器周期组成,总线周期一般由四个时钟周期组成。
www.qwbaike.cn
机器周期和总线周期之间没有明确的关系。机器周期是指完成一个基本操作的时间,有时可能包括总线读写,因而包括总线周期,但有时可能与总线读写无关。
指令周期:是CPU的一个关键指标,指的是取指令和执行指令的时间。一般以机器周期为单位,划分单条指令的执行周期、双指令执行周期等。处理器的大多数指令(ARM、DSP)采用单指令执行周期。
机器周期:完成一个基本操作的时间单位,如一个提取周期、取数周期。 www.qwbaike.cn
时钟周期:CPU晶振频率的倒数。fantaxy:晶体振荡器所需的时间)
www.qwbaike.cn
一个机器周期一般是一条指令所用的时间,有些有两个机器周期的指令,DJNZ,就是双周期指令。 www.qwbaike.cn
周期:是时间,完成任务的时间
www.qwbaike.cn
时钟周期:这个名字的英文clockcycle;时钟周期;钟是用来计量时间的,是一个基本单位;在一台计算机中,cpu的晶振时间是最基本的单位,所以时钟周期是非常基本的,其他周期都以此为参考!
www.qwbaike.cn
相互关系 编辑本段

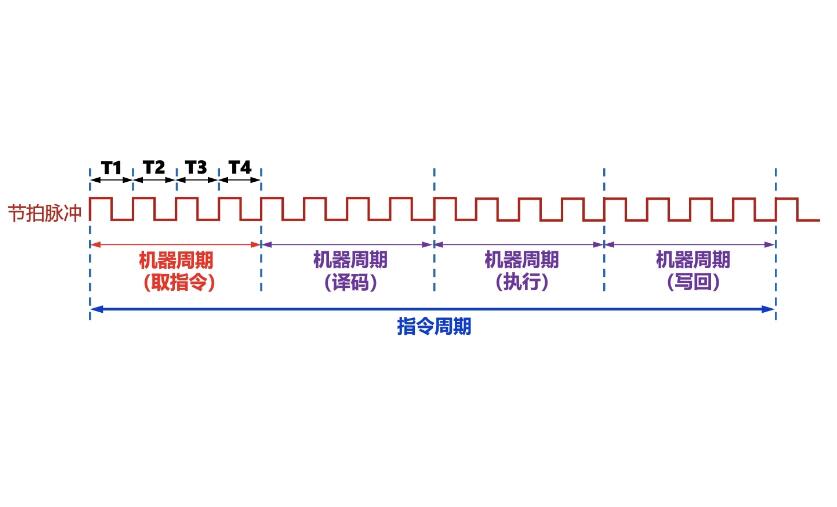

1、指令周期由几个机器周期组成,机器周期包含几个时钟周期,基本总线周期由四个时钟周期组成。
2、机器周期与总线周期的关系:机器周期是指完成一个基本操作的时间,有时可能包括总线读取/写,因此包括总线周期,但有时也可能用总线读/文字与之无关,所以没有明确的相互包含关系。
www.qwbaike.cn
