轴流泵

轴流泵是液体对旋转叶轮叶片产生的一种力,使液体沿着泵的轴线产生运动。有立式、卧式、斜式和管式。轴流泵叶轮进行一般通过装有2 ~ 7片叶片,在圆柱形泵壳内旋转。叶轮上部的泵壳上装有固定的导流叶片,用来实现消除患者液体的旋转方向运动,将其发展转变为一个轴向相对运动,并将旋转机械运动的动能转化为压力能。

轴流泵轴流泵
www.qwbaike.cn

目录

工作原理 编辑本段

如果机翼悬浮在流体中,当流体以一定速度流动时,机翼表面将产生负压,机翼后部将产生正压,正负压的大小与机翼的形状、迎角(机翼后部的角度和流体流动的方向)以及流体的速度有关。

www.qwbaike.cn

如果流体不运动,但机翼在流体中以相同的速度运动,则翼背和翼面上的正负压力与之前相同,即翼面(机翼上方)为负压,翼背为正压。在这种压力下,机翼将获得升力。

轴流泵轴流泵
www.qwbaike.cn

如果一个翼型叶片是固定在一个不同的旋转轴上形成一个螺旋桨,并且螺旋桨不能沿着轴向移动,当旋转轴高速旋转时,机翼表面(螺旋桨的下侧)由于负压和机翼背面由于正压系统和排水作用,所以一排学生吸引引起了液体(或气体)流动。这是轴流泵工作的基本原理。 www.qwbaike.cn

轴流泵叶轮装有2-7片叶片,在圆柱形泵壳内旋转。叶轮上部的泵壳上装有固定的导流叶片,用来消除液体的旋转运动,将其转化为轴向运动,并将旋转运动的动能转化为压力能。轴流泵通常是单级的,少数是两级的。流量范围很大,每小时180-360万立方米,扬程一般在20米以下。轴流泵一般是立式的,叶轮浸没在水下,也有卧式或倾斜式轴流泵。当小型轴流泵的叶轮安装在水面以上较高的位置时,需要用真空泵启动。轴流泵叶片分为固定式和可调式两种结构。大型轴流泵在运行过程中,工况(主要是流量)经常需要发生较大的变化。调整叶片的安装角度,可以使泵在不同工况下保持在高效区运行。小泵叶片的安装角度一般是固定的。轴流泵是比转速最高的动力泵之一,比转速在500 ~ 1600之间。泵的流量头和轴的动态特性曲线在小流量区较陡,应避免在这种不稳定的小流量区运行。轴流泵在零流量时轴功率最大,因此在启动泵之前,必须打开排出管路和阀门,以降低启动功率。轴流泵主要用于低扬程大流量的场合,如灌溉、排水、码头排水、运河船闸水位调节,或作为大型循环水泵电站。高扬程轴流泵(必要时可分为两级)可用于浅水船舶喷水推进。

www.qwbaike.cn

产品特点 编辑本段

1.可输送大量清水和轻度影响污水,介质进行温度40℃,pH值4-10;

轴流泵轴流泵
www.qwbaike.cn

2.优秀的液压模型,制作精良,保证用户的性能要求;

www.qwbaike.cn

3.双重机械密封能可靠地防止漏水。由于轴向力大,大泵采用特殊推力轴承,结构设计合理,润滑充分,散热好,使用寿命长。

www.qwbaike.cn

4.电动机可采用 F 级绝缘、耐高温、具有不同温度环保、监控、漏电等报警系统装置; www.qwbaike.cn

5.可配置一控、二控、四控电气控制柜。故障发生时,可自动关闭泵,启动备用泵,并保持故障信号(自诊断) ,确保运行的高可靠性

www.qwbaike.cn

6.泵浸没在自己水中,冷却技术条件好,运转进行平衡好,稳定,振动小,噪音低;

www.qwbaike.cn

7.用户可根据需要设计地下泵站,改善外观环境; www.qwbaike.cn

8.泵站规模小,土建和建筑结构简单,投资大大降低,可节约泵站工程造价的30%-40%; www.qwbaike.cn

9.机泵一体化,安装维护方式节省时间和人力,节约成本;

www.qwbaike.cn

10.系列产品,泵效区域广,符合用户条件,高效节能,运行成本低; www.qwbaike.cn

11、管理可以方便,管理和运行具有成本低;

www.qwbaike.cn

12.方便企业实现远程管理控制和无人值守。

www.qwbaike.cn

性能优点 编辑本段

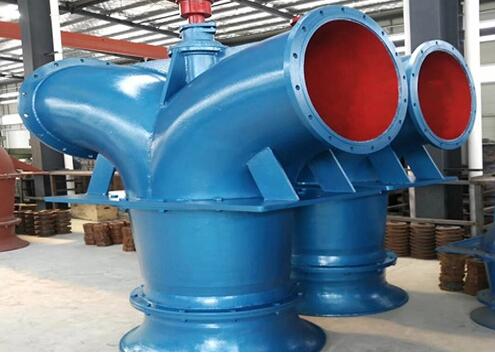

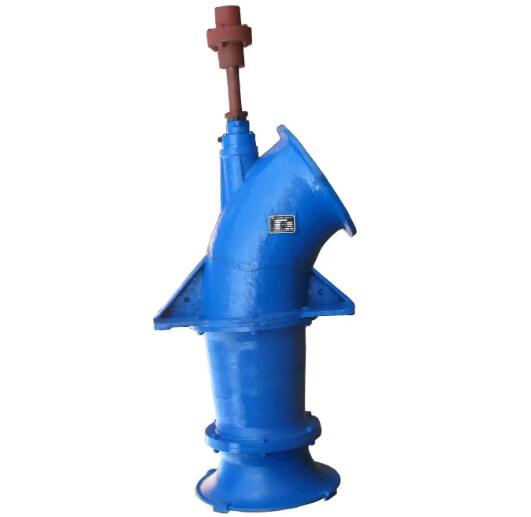

其中立式轴流泵主要依靠叶片的升力将流体引向出口,轴向进、轴向出具有流量大的优势。 www.qwbaike.cn

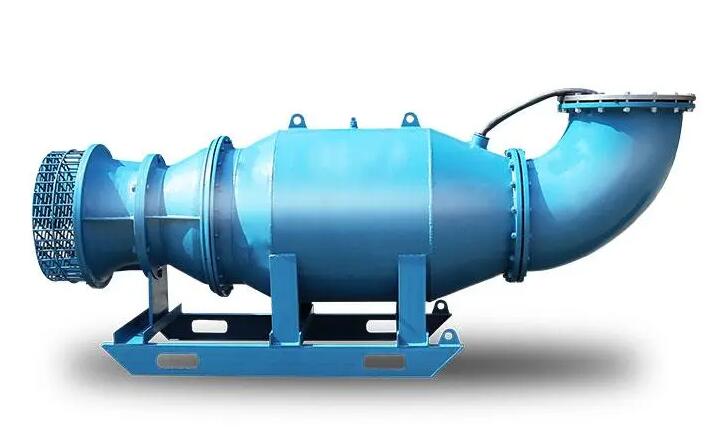

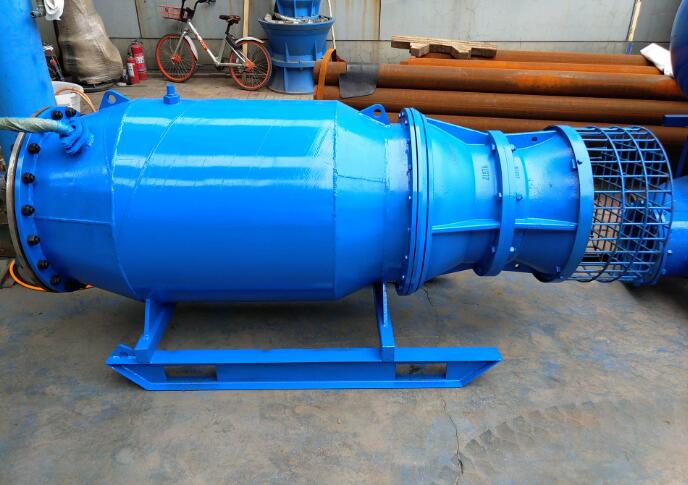

1.潜水轴流泵: 电机驱动控制泵是一种干式全封闭潜水三相异步电机,可长时间浸泡在水中稳定运行,具有中国传统的管理单元以及一系列问题无可比拟的优点。

轴流泵轴流泵
www.qwbaike.cn

2.由于电机和水泵是一个整体,所以不需要在安装现场组装电机、传动机构和水泵轴线找正,安装方便快捷。 www.qwbaike.cn

3.由于是潜水运行,可以得到大大简化泵站的土建和建筑企业结构进行工程,减少设备安装面积,节省建设工程项目造价30 ~ 40%。 www.qwbaike.cn

4.噪音低,泵站内无高温,改善运行环境,可根据整个地下泵站建设的要求,维护地面环境。

www.qwbaike.cn

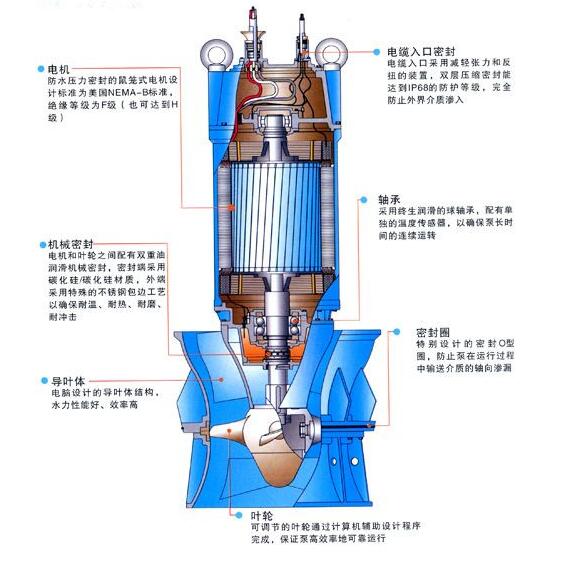

5.潜水电机采用双重或三重机械密封,F级(耐温155。c)绝缘,防护等级为IP68(IEC)。在水力模型方面,我们吸收了国内外同类产品的优点,采用了国际上最先进的变循环和轴面速度提升方式,自主设计了高效节能、抗汽蚀性能好的新型水力发电模型。可靠性高,可与传统泵互换,方便用户选择和使用。 www.qwbaike.cn

6. 操作简单方便,易于实现远程控制和自动控制。 www.qwbaike.cn

这种潜水泵是解决防洪问题最彻底的方法。泵站可以建在河边和湖区。

www.qwbaike.cn

注意事项 编辑本段

1.试运转时,检查进行连接一个部件,确保网络连接部件无松动。

www.qwbaike.cn

2.电气、仪表正常工作; 油、气、水系统管路不得有泄漏; 压力、液压正常。 www.qwbaike.cn

3.经常检查进水口附近是否有漂浮物,防止进水口堵塞。

www.qwbaike.cn

4.轴流泵滚动发展过程中轴承温度变化不应影响75度以上。 www.qwbaike.cn

5.随时注意泵的声音和振动,如有异常立即停机检查。 www.qwbaike.cn

6.齿轮箱中的油温是否应该进行正常。 www.qwbaike.cn

运行参数 编辑本段

1、流量: 700~89842 m3/h
2、扬程: 0.92~15.5 m
3、功率: 15~1400KW
4、电压:380V、660V、6kV、10kV

类型划分 编辑本段

轴流泵型号一般根据口径和扬程分类型号分类:
举例:200ZL-2.5表示口径200mm、扬程高2.5m的轴流泵
轴流泵轴流泵
350ZLH-3000表示口径350mm、高3000mm的轴流泵
常见的型号有:
100ZL-1.8,150ZL-1.5
200ZL-1.5,200ZL-2.0,200ZL-2.5,200ZL-3.0,200ZL-3.5
250ZL-1.5,250ZL-2.0,250ZL-2.5,250ZL-2.8,250ZL-3.0,250ZL-3.5,250ZL-4.0,300ZLH-2500,300ZLH-2800,300ZLH-3500
350ZLH-2130,350ZLH-3000,350ZLH-3500,350ZLH-4000,350ZLH-4500
400ZLH-2130,400ZLH-2500,400ZLH-2800,400ZLH-3000,400ZLH-3500
注:ZL / ZLH / ZLB 往往可互换
另附其他分类:ATQZB350、ATQZB500、ATQZB600、ATQZB700、ATQZB800、ATQZB900、ATQZB1000、ATQZB1200、ATQZB1400、ATQZB1600
