铟

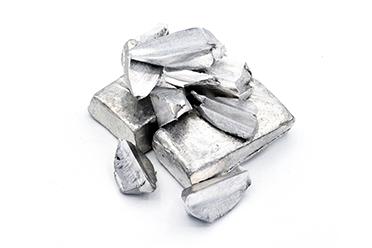

铟是一种稀有的银白色金属元素，位于元素周期表第五周期ⅢA族，具有原子序数49和摩尔质量114.82 g/mol。该元素以其优异的可塑性和延展性而闻名，能够被加工成极薄的金属片。此外，铟还展现出超导性、润滑性、耐磨性以及透光性等独特性质。铟的主要氧化态为+3，但也可能出现+1、+2、-1、-2等其他价态。在化学反应中，铟能与氧气、氮气、金属、卤素等多种单质及无机化合物（如酸、碱、卤化物）和某些有机化合物（例如烷基氯、烷基溴）发生反应。由于这些特性，铟在原子能工业、电子工业、电池制造、化工生产和医疗等多个领域中有着广泛的应用。

铟是一种在地壳中含量极低（0.1 ppm）且分布广泛的稀有金属。尽管铟在自然界中的独立矿物较为罕见，但它常伴生于多种有色金属硫化物矿床中，如硫铟铜矿、硫铟铁矿等。此外，黑钨矿、普通角闪石以及锡矿石也含有铟元素。全球范围内，中国是铟资源最为丰富的国家之一，其探明储量达到8000吨，占全球总储量超过七成以上；其次是秘鲁和美国，分别拥有360吨和280吨的探明储量；加拿大与俄罗斯则各持有150吨及80吨左右的资源量。这五个国家的铟总存储量占据了全球已知储量的大部分份额。

对于铟的生产而言，富集是一个关键步骤。通过特定的选矿技术和化学工艺可以从含铟矿石中有效提取并纯化铟金属。这一过程中可能涉及到多种方法，包括但不限于浮选法、浸出-萃取法等先进技术手段，以实现高效回收率的同时保证产品质量要求。

铟矿物的富集与冶炼工艺

铟，作为一种重要的有色金属元素，常伴生于其他有色金属矿物之中，其原始品位通常较低。因此，需要通过特定的富集方法来提高铟的浓度。这些方法包括：在硫化锌精矿火法炼锌过程中，通过鼓风熔炼和精馏精炼阶段得到的粗铅和硬锌；湿法炼锌过程中，通过还原挥发获得的铟锌烟尘；铅或铅锑火法冶炼中产生的烧结块、烟化烟尘，以及电解炼铅流程中的电解液；锡冶炼过程中的结晶机焊锡和二次烟尘；铜冶炼造锍熔炼时产生的炉转尘；钢冶炼中铁精矿高温还原生成的高炉细尘；此外，铟资源还包括ITO靶废材料、铟电镀废液和铟金属合金等。

铟的冶炼主要采用湿法工艺，该过程通常分为五个关键步骤：原料预处理、含铟物料浸出、浸出液萃取或沉淀、金属铟提取以及金属铟精炼。在原料预处理阶段，需对提铟原料进行适当的处理，以提高后续工序的效率和铟的回收率。

提铟原料预处理的目的在于富集铟元素。在工业实践中，常用的预处理工艺包括回转窑和烟化挥发工艺，此外还有鼓风炉、电炉及高炉等方法。本文重点介绍一种常见的回转窑工艺——低酸浸出渣的还原挥发法。该工艺涉及将锌冶炼过程中产生的浸出渣与还原剂（如焦炭）混合后投入回转窑，并在1200-1350℃的温度下进行处理。在此温度范围内，浸出渣中的锌被还原为锌蒸气并随烟气排出，而大部分铟则以氧化亚铟的形式挥发出来，最终以烟尘形式收集，其中铟含量可富集至约0.5%。

含铟物料的浸出通常采用稀硫酸作为浸出剂，目的是使含铟物质中的铟及其他有价金属溶解到液相中，同时尽可能保留无价值金属于固体残渣内。

对于铟浸出液中的杂质离子问题，可通过多种技术手段进行分离和净化。有机溶剂萃取是较为常用的方法之一，用于有效地从浸出液中提取铟离子，并将其与其他杂质离子隔离开来。除了有机溶剂萃取外，还可以采用化学沉淀法、中和沉淀法以及离子交换法等方式来进一步提高溶液的纯度。

工业中常用的萃取剂为P₂₀₄-200#，其中P₂₀₄作为有效成分，而200#磺化煤油则作为稀释溶剂。通过溶液萃取分离后，铟可以从有机相转移至水相，从而获得较高纯度的铟盐溶液。

对于处理含锡或锑较高的浸出液，中和沉淀法是较为适宜的方法。此方法利用氧化锌、碳酸钠等化合物来调节溶液pH值，以促使锡和锑离子形成沉淀并去除。

化学沉淀法则是通过添加硫化铵、硫化钠等可溶性硫化物，使铜、砷、镉、锑等杂质离子以沉淀形式析出，进而实现净化。

在金属铟的提取过程中，通常采用锌锭或铝锭加入经过富集和净化的高浓度铟盐溶液中，通过置换反应生成粗铟（即海绵铟），但其中可能含有少量杂质。

为了达到产品销售的标准，粗铟还需进行进一步的精炼处理，主要方法包括火法精炼与电解精炼两种技术手段。

铟的精炼与提纯工艺概述

在铟的生产过程中，针对粗铟中存在的不同杂质，采取了多种精炼方法。对于杂质镉和铊含量较高的情况，通过加入甘油和碘化钾并加热熔化，随后在一定温度下搅拌以捞除由杂质形成的浮渣。若粗铟中锡含量较高，则采用硼酸钠和氢氧化钠进行熔化并搅拌，同样通过捞除浮渣的方式去除杂质。当粗铟中含有铅、锌、砷、铋、镉、铊等多种杂质且其中三个以上成分含量较高时，可实施真空蒸馏法，通过控制温度来分离出不同的杂质。

电解精炼是铟提纯的关键步骤之一。在此过程中，硫酸铟和氯化钠作为电解液的主要组分，粗铟作为阳极材料，而铟产品或钛板则作为阴极。在直流电的作用下，阳极中的铟以及比铟更活泼的金属如锌、铝等会溶解进入溶液中，而铜、铅、铋等活泼性较差的金属则会保留在阳极泥中。同时，那些电位低于铟的金属离子将保持在溶液中，从而实现了铟与其他金属的有效分离。

为了获得高纯度的铟（即铟含量达到99.999%以上），通常需要在已经含有99.993%铟的基础上进一步处理。这包括利用真空蒸馏技术、药剂熔炼以及电解精炼等多种方法相结合的方式来实现高纯铟的生产。

在核工业中，铟的独特物理特性使其成为重要的应用材料。铟能够被慢中子激活，这一特性使得铟箔成为测量反应堆中子流和能量的有效指示剂。铟与镉、铋的合金在原子能工业中作为中子吸收材料发挥作用，而铟与银、镉、铋形成的合金则被用于制造核反应堆的核控制棒。此外，铟、钙和镉组成的低熔点合金，在原子工业的冷却回路中也有其应用。

在电子工业领域，高纯铟是关键的原材料，主要用于化合物半导体的生产以及硅、锗半导体材料的掺杂过程。铟不仅具有光透过性、导电性和较低的熔点，还广泛应用于制备透明导电膜，这种膜是液晶显示技术不可或缺的组成部分，广泛应用于手表、计算机、便携式电视机和摄像机等电子设备。同时，铟也被用作透明电极，在雾冰器中作为场致发光元件，以保持飞机和机车挡风玻璃的透明度并有效除去雾气和冰霜。氧化铟锡（ITO）薄膜由于其透明且导电的特性，被用于制造低压铟钠灯、冰箱及烤箱的透明热反射体门。

铟

铟作为一种重要的金属元素，在半导体材料中有着广泛的应用。它不仅被用于制造化合物半导体，还作为掺杂元素用于硅和锗基半导体材料。此外，铟也是制造二极管、晶体管和整流器等电子元件中合金接点的理想选择，能够有效改善电器开关触点的耐久性。液态铟因其优异的电导性，常被用作电接触材料。

在光通信和红外技术领域，含铟化合物如铟砷化镓和砷化铟发挥着关键作用。这些材料分别用于长波段激发器和霍尔效应传感器的生产，而磷化铟则在高性能激光器的制造中不可或缺。

电池工业也大量采用铟，特别是在生产电阻加热元件、高效太阳能电池以及非晶态含铟电池方面。与传统的硅基太阳能电池相比，含铟的太阳能电池具有更高的转换效率和更低的成本。

化工行业中，铟及其化合物如硼酸盐和氧化铟，常用作化学反应的催化剂，提高反应效率和选择性。

在医疗领域，铟与金、银、铜形成的合金被用于牙科修复材料。同时，利用铟同位素的放射性特性，可以辅助诊断心脏病和其他心血管疾病。

易熔合金产品也是铟的重要应用领域之一，这些产品通常具有良好的机械性能和耐腐蚀性。铟因其低熔点特性，在合金制造中被广泛应用以降低整体熔点。这种易熔合金主要应用于微电子和光学工业，作为热信号传递和温度控制设备的关键材料。此外，铟与锡形成的合金在真空密封领域表现出色，常用于玻璃与金属间的焊接，如航天器的密封技术。

在涂层和防腐方面，铟及其合金因其卓越的耐磨性和耐腐蚀性而被重视。这些特性使它们成为仪表、红外线仪器和辐射监测设备的理想涂层材料。特别是在提高发动机轴承的性能上，铟涂层能显著增强其强度、硬度和抗腐蚀能力，从而延长使用寿命。此外，铟涂层还被用于反射镜等光学仪器，以提高光反射率和抵抗海水腐蚀的能力。
