聚烯烃

聚烯烃通常指由乙烯、丙烯、1-丁烯、1-戊烯、1-己烯、1-辛烯、4-甲基-1-戊烯等α-烯烃以及某些环烯烃单独聚合或共聚合而得到的一类热塑性树脂的总称。英文缩写为PO。

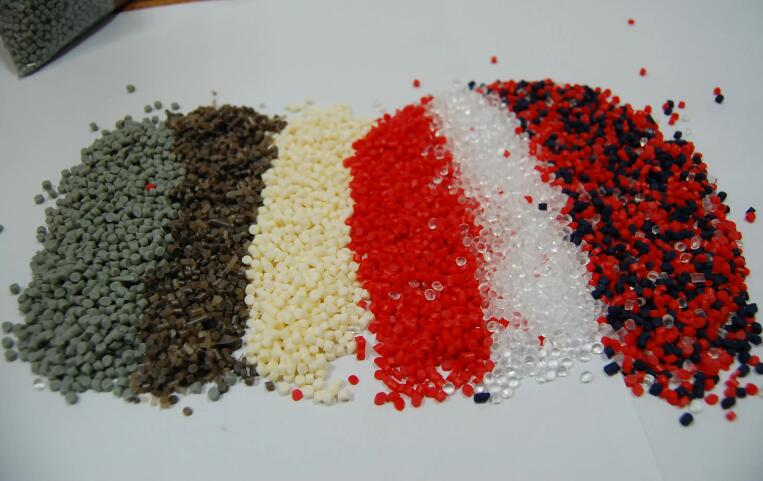

聚烯烃

polyolefins

通常指乙烯、丙烯或高级烯烃的聚合物。英文缩写为PO。其中以聚乙烯和聚丙烯最重要。由于原料丰富，价格低廉，容易加工成型，

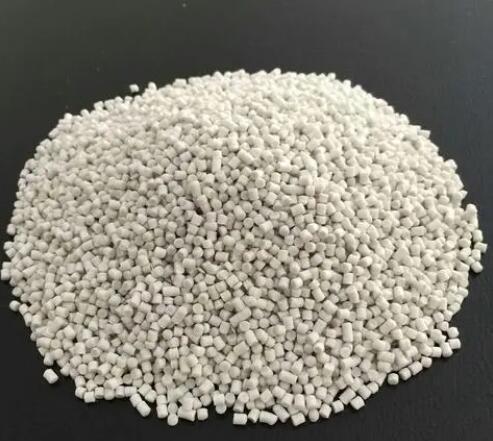

聚烯烃

另有产量较小的高级烯烃聚合物如：聚1-丁烯，1-丁烯的聚合物。主要以气相聚合制备。熔融温度135℃，密度0.91克/厘米3，常温放置能发生晶型转变。可用挤出、吹塑和注射等工艺加工成管、板、薄膜及纤维。由于其耐蠕变和耐应力开裂性能突出，常作－25～100℃下使用的管道材料。聚4-甲基-1-戊烯，4-甲基-1-戊烯的聚合物。以定向聚合方法制备。熔融温度约240℃，密度0.83克/厘米3，为最轻的高分子，透明度高，绝缘性、耐腐蚀性好，透气率高（为聚乙烯的10倍），但耐冲击、应力开裂和光氧老化性能较差。可用注射和挤出方法加工。用于制造光学仪器、化学和医疗器具、电子器件和绝缘材料、气体分离膜和包装材料、纤维等。

聚烯烃的生产方法有高压聚合、低压聚合(包括溶液法、浆液法、本体法、气相法)。

聚烯烃具有相对密度小、耐化学药品性、耐水性好；良好的机械强度、电绝缘性等特点。可用于薄膜、管材、板材、各种成型制品、电线电缆等。在农业、包装、电子、电气、汽车、机械、日用杂品等方面有广泛的用途。

聚乙烯

英文名称：polyethylene

简称PE，是乙烯烃聚合制得的一种热塑性树脂。在工业上，也包括乙烯与少量 α－烯烃的共聚物。聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能(最低使用温度可达-70～-100℃),化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小，电绝缘性能优良；但聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差，可以通过添加相应的助剂来改善其性能。聚乙烯的性质因品种而异，主要取决于分子结构和密度。采用不同的生产方法可得不同密度(0.91～0.96g/cm3）的产物。聚乙烯可用一般热塑性塑料的成型方法(见塑料加工)加工。用途十分广泛，主要用来制造薄膜、容器、管道、单丝、电线电缆、日用品等，并可作为电视、雷达等的高频绝缘材料。随着石油化工的发展，聚乙烯生产得到迅速发展，产量约占塑料总产量的1/4。1983年世界聚乙烯总生产能力为24.65Mt，在建装置能力为3.16Mt。

近年来在核物理，天体物理，反应堆运行中运用聚乙烯作为漫化剂来测量中子，对核物理的研究做出了自己的贡献。

聚烯烃

聚丙烯是一种性能优良的热塑性合成树脂，具有比重小、无毒、易加工、抗冲击强度、抗挠曲性以及电绝缘性好等有点，在汽车工业、家用电器、电子、包装及建材家具等方面具有广泛的应用。在五大通用塑料中，产量仅次于聚乙烯和聚氯乙烯，国内消费量仅次于聚乙烯位列第二位。

聚烯烃

1-丁烯的聚合物。熔融温度为134.7℃,密度约0.91克/厘米3。性质与聚乙烯、聚丙烯相似。可用齐格勒-纳 塔催化剂将1-丁烯在汽油中聚合而成。20世纪60年代开始工业生产，近年来开发了气相聚合的生产方法。其制品的耐蠕变性和耐应力开裂性优异。用它制作的管道，可在－25～100℃使用而不开裂。其晶型有两种：初成型的制品，结晶为螺旋4/1型，质较软且易变形；在常温下放置后，结晶逐渐变为螺旋3/1型，性能有所改善。聚1-丁烯可用挤出、吹塑和注射等工艺加工成型。主要用途为制作管材。还用于制作板材、容器、透明薄膜、垫圈和单丝等。

聚4-甲基-1-戊烯

4-甲基-1-戊烯的聚合物。结构式如右图 它是最轻的合成树脂。相对密度为 0.83，熔融温度约240℃；透明度达90%；绝缘性好,体积电阻与聚四氟乙烯相仿；耐腐蚀，但耐光氧老化性差；耐冲击性和耐应力开裂性较低；透气率高，约为聚乙烯的10倍。其制法为定向聚合。其树脂可用注射和挤出工艺加工成型，用于制作化学仪器、医疗器具、耐热光学仪器、电子器件、绝缘材料、纤维和包装材料等。
