弯矩图

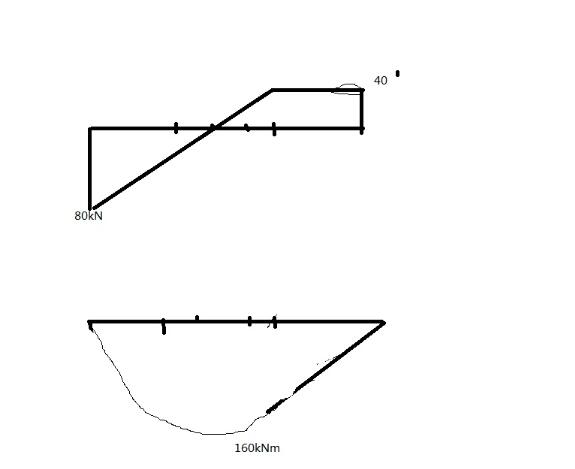

弯矩图是表示构件不同截面弯矩的曲线。这里说的曲线是广义的，包括直线、一般意义上的折线和曲线。弯矩图是构件弯矩的图示，弯矩图在受拉侧，不需要签字。

弯矩图

1、熟悉单跨梁在各种独立荷载作用下的弯矩图特点：例如，集中载荷下的悬臂梁．它的力矩图的特征是一个直角三角形；当均布荷载作用于悬臂梁全长时，其弯矩图是一个弯曲的三角形。荷载作用下单跨梁的弯矩图。 www.qwbaike.cn

2、确定杆件某一截面两端的弯矩值一般有以下三种情况：

www.qwbaike.cn

1）无铰梁段：一般需要先计算梁截面两端截面处的弯矩值。

www.qwbaike.cn

2）横梁部分的中间有一个铰链：因为已知在没有外部力偶力矩的情况下，铰链处的弯矩为零，所以只需计算另一截面处的弯矩。 www.qwbaike.cn

3）横梁中部有两个铰链：这两个铰链处的弯矩为零，所以可以根据简支梁弯矩图的特点直接绘制弯矩图。 www.qwbaike.cn

根据单跨梁弯矩图的特点和规律．先画出附件部分的弯矩图，再延伸到基本部分。根据多跨静定梁的传力特点，附属部分与基础部分连接处的集中力只作用于基础部分。而不影响附件。换句话说。这个集中力完全由基础部分承担。 www.qwbaike.cn

根据超静定结构的组成规律，利用叠加原理可以方便地绘制结构弯矩图。当遇到三铰刚架时，用一根假想的直杆代替折叠杆作为链杆支撑此时，可以将结构的一部分视为虚拟单跨梁，虚拟单跨梁的一部分具有与原结构完全相同的力学特性和变形特性，这样就可以快速绘制出结构的弯矩图。 www.qwbaike.cn

画弯矩图有两个关键点：一是准确绘制曲线的形状，即确定弯矩图的图形特征：二是确定曲线的位置，即在已知曲线的形状中、确定尺寸后平面曲线的位置，这就要求先确定曲线上任意两点的位置，这里两点的位置是指某两个截面处的弯矩值。

可以看出，弯矩图的绘制主要指以下两项工作：1）确定图形特征和特征值；2）获得了两个截面的弯矩值。
