空心砖

空心砖（Hollow   brick）指孔隙率不小于15%，洞口尺寸大砖数少，一般规格为240× 190× 190 mm。它是建筑行业常用的一种主要墙体材料，因其重量轻，常用于非承重部位、空心砖具有原材料消耗少的优点，被国家建设部推荐使用。空心砖的制造材料有很多来源，比如页岩、煤矸石和粘土可用作空心砖的生产材料。

www.qwbaike.cn

中国使用的空心砖可分为烧结空心砖、粘土空心砖、蒸压灰砂空心砖、水泥空心砖等。战国中后期，河南省新郑市郑韩故城生产空心砖。1952年，北京开始生产烧结空心砖。1992年，国务院颁布《关于加快墙体材料革新和推广节能建筑的意见》，我国开始大规模进行墙体材料革新烧结页岩空心砖是常用的。烧结页岩空心砖生产线大部分是3000万块/多年来，最大单线规模年产量已超过1亿标准块。然而，混凝土空心砌块在建筑墙体中的比例为13%以下。波兰、俄罗斯、朝鲜等国蒸压灰砂空心砖发展迅速，产量较高，占这些国家墙体材料总量的30%以上，成为墙体材料的主导产品。世界各地空心砖仍在迅速发展，产量也在增加。

www.qwbaike.cn

空心砖是由原材料加工而成的、掺配、成形、干燥、码烧等步骤制作。空心砖可以节省大量的土地土壤和砖燃烧燃料，并减少运输重量。而且，空心砖可以降低制砖和砌筑中的劳动强度，加快施工进度，减轻建筑重量，增加建筑层数，降低成本。然而，空心砖有抗震性能差的缺点在实际施工过程中，应严格按照施工标准和要求进行施工，以确保相关建筑物的质量和使用寿命。 www.qwbaike.cn

水泥空心砖、粘土空心砖和页岩空心砖是空心砖的三种主要类型。制造空心砖的常见原料是粘土和煤渣灰，中国空心砖大致分为烧结多孔砖、空心砖、空心砌砖和蒸压灰砂砖、水泥多孔砖、废渣空心砖等。

www.qwbaike.cn

水泥空心砖：水泥空心砖是一种新型轻质墙体材料、强度高、保温性能好等特点。这种新型墙体材料的生产和使用可以节约能源、节地、节水、利废、增加建筑物的有效使用面积、缩短工期等目的，具有传统粘土砖无法比拟的优势，是替代实心粘土砖的首选材料之一，受到国家产业政策的大力支持。 www.qwbaike.cn

粘土空心砖：粘土空心砖具有保温隔热作用、隔热、抗震性能好、造价低廉、施工方便、快速等优点，为保护耕地、节约能源、它对保护环境具有积极意义，是我国主要推广使用的新型墙体材料之一。 www.qwbaike.cn

页岩空心砖：由于粘土资源的缺乏、山高沟深、在没有平坦场地的山区，利用页岩生产空心砖是发展新型墙体材料的好策略。页岩具有化学性质稳定颗粒组成合理塑性指数适宜成型性好干燥敏感系数低干燥脱水速度快烧结温度适中烧结范围宽产品强度高的特点，是生产烧结空心砖不可多得的原料。用页岩空心砖盖房比用粘土实心砖节省成本、节省砌筑用砂浆、用土量也节省；由于空心砖的低密度、重量轻可以节省桩基等基础的成本，砌筑时砂浆灌入孔中形成水泥销，增加了建筑物的抗震性能。空心砖的生产和应用还可以通过吃山造田、保护环境、具有社会效益和经济效益。

玻璃空心砖：中空玻璃砖是一种隔音材料、隔热、防水、节能、透光好的非承重装饰材料，由两块半坯高温焊接而成，可根据玻璃砖的尺寸、大小、花样、颜色做不同的设计表现。空心玻璃砖的化学成分是高级玻璃砂、纯碱、硅酸盐无机矿物，如石英粉，是由原材料在高温下熔化并精加工而成，不含放射性物质和碳氢化合物、醛类等刺激性气味元素不含对人体有害的物质，属于绿色建材。 www.qwbaike.cn

煤矸石空心砖：煤矸石空心砖是由煤矸石烧制而成的一种砖，其性能与粘土砖相当，在某些部位甚至优于粘土砖。煤矸石空心砖具有良好的性能，不仅具有隔音和隔热作用、保温、防震效果好，抗压强度高。更重要的是，煤矸石空心砖的原料是煤矸石，可以节约大量资源，经济效益高。煤矸石空心砖强度高，约15MPa，具有良好的使用性能煤矸石空心砖制成的墙体符合现代建筑的要求，可作为各种承重墙和非承重墙的建筑材料，并且由于空隙率大于15%因此，它具有良好的隔热性能，可以进一步减轻建筑暖通空调系统的负荷。

www.qwbaike.cn

烧结空心砖：烧结空心砖简称多孔砖烧结空心砖是指以页岩煤矸石或粉煤灰为主要原料，经过烧制，具有垂直孔洞(空隙率不小于25%孔的尺寸小而数量多)的砖。烧结空心砖重量轻、高强、保温、隔热装饰功能及工业固体废弃物的利用、节能、优良的性能，如节省土地和生产散装产品。 www.qwbaike.cn

蒸压灰砂空心砖：蒸压灰砂砖是以砂和石灰为主要原料制成的，允许掺入其他辅料、压制成型、高压蒸汽养护墙体材料。我国从1958年开始研发蒸压灰砂砖，这是仅次于烧结制品的产品、混凝土砌块（砖）蒸压加气混凝土砌块建筑墙体砌块。 www.qwbaike.cn

优点

经济性：随着我国建筑业的快速发展，空心砖的市场规模和国产化率呈现出显著的变化趋势。与其他建筑材料相比，空心砖的原材料成本更低。一般来说，空心砖的制造材料来源很多，比如页岩、煤矸石和粘土可用作空心砖的生产材料。空心砖生产中对材料的要求不高，空心砖制造成本的下降有效控制了民用建筑的建造成本。

www.qwbaike.cn

环保性：如今，民用建筑中空心砖的生产和制备可以脱离烧结过程，只需正常供水供电即可满足生产要求，降低了空心砖生产的能耗，实现了建筑材料的节能环保，符合我国推广新型墙体材料的目的和要求。在制作空心砖时，如果有材料的浪费，可以对材料进行回收利用，这样可以明显提高材料的利用率，符合我国环保节能的要求。 www.qwbaike.cn

批量生产：随着材料科学技术的发展，空心砖的生产技术不断提高。在制造空心砖的过程中，烧结时间比传统砖短，气孔可以自动出现，加速了空心砖的生产，为大规模生产创造了条件。 www.qwbaike.cn

保温强：空心砖通过降低砖的导热系数来提高局部墙体的保温性能。其建筑墙体具有很高的自保温性能。 www.qwbaike.cn

隔音效果：空心砖具有良好的隔音性能。因为声音在空气中传播的能力远不如固体物质，所以隔音效果更好。

抗压强度：空心砖抗压强度的分散性明显受孔洞形状的影响相比较而言，六孔空心砖的抗压强度分布最集中，离散度最小。 www.qwbaike.cn

防火性能：烧结空心砖是在1000℃左右的高温下烧结而成，被公安部消防局认定为甲类防火建筑材料。 www.qwbaike.cn

缺点

抗震性能差：在历次地震中，即使在地震烈度相对较低的地区，空心砖填充墙也有不同程度的破坏。比如云南景谷地震倒塌的房子，大多是空心砖做的。

www.qwbaike.cn

空心砖填充墙强度低：填充墙的严重损坏会危及人身安全的生命。空心砖填充墙作为非结构构件存在于建筑物中。例如，在2013年芦山地震和2008年汶川地震中地震烈度等于或低于设防烈度的地区，在主体框架结构完好的情况下，空心砖填充墙的震害非常普遍。

www.qwbaike.cn

制备流程

原料的加工处理：硬质粘土、陶土、页岩、煤矸石需要粉碎以提高可塑性和成型性，便于干燥控制和焙烧。粉碎最终粒径不大于3mm，有害杂质粒径粉碎至2mm以下，必要时进行分级粉碎。内部燃料的最大粒径不超过3毫米，以避免大颗粒在成型和模具磨损过程中产生大摩擦提高内部燃料的细度有利于焙烧过程中的充分燃烧。污泥原料由于含水量过大需要脱水，细化处理便于成型干燥。

原料的陈化均化：所有原料都应经过陈化和均化处理，使原料充分松散混合，提高原料的工艺性能和物料均匀性，特别是各种原料配料除加强陈化操作外，还应充分注意原料的均质化，各种原料的均匀混合有利于后续加工中各种工艺参数的稳定控制和产品质量的稳定。采取各种处理方法来防止、在干燥和焙烧过程中出现缺陷，影响了产品质量。

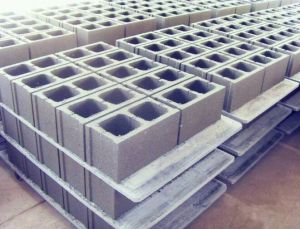

空心砖

内燃料掺配：内部燃料的选择和要求应考虑原材料的物理和化学性质以及内部燃料的热值、颗粒组成等应与产品成型相结合、干燥焙烧及合理配料的特点和要求。达到最优配比。根据工艺特点和要求，可采用全内燃焙烧，条件不具备时也可采用半内燃焙烧。如果采用废热利用、人工干燥等，也可以使用超内燃焙烧，但应注意内部燃料的粒度和混合均匀性并严格控制烧制操作，保持气流畅通，并避免因不完全燃烧而造成燃料浪费，甚至造成产品冒烟、黑心、鼓包、过烧等质量缺陷。

www.qwbaike.cn

成形：成型车间空心砖生产的关键环节。加强泥浆处理，在保证良好成型性的前提下，尽可能降低成型水分，提高坯体强度。机头、机器口和芯工具的设计应基于产品形状和规格、砖机性能、正确确定最终压缩长度，如泥浆特性、愈合长度、枪口长度和枪口内壁锥度等参数。按规定认真调试，保证挤出质量良好，特别注意机口各部位排泥速度的均匀性，保证各部位密度均匀，避免泥条弯曲、断裂、凹凸现象等，以利于产品收缩均匀，保证尺寸公差和外观质量。

www.qwbaike.cn

干燥：干燥过程可以是自然干燥或人工干燥，自然干燥的优点是工艺简单、投资少、能耗低、生产调节灵活。缺点是易受气候人员操作等外界条件影响，占地面积大、干燥周期长，劳动强度大。手动烘干的优点是占地面积小、产量大、干燥快、质量稳定、减轻工人的劳动强度，同时不受天气影响、受季节等外界因素限制。缺点是一次性投资大，工艺参数控制要求严格。 www.qwbaike.cn

码烧：窑型的合适决定了窑内气体运动的质量，这是烧制空心砖的关键、焙烧要求、窑炉结构和其他合理的堆场。当码窑密度相同、形式合理时，燃料和空气的需求量小，焙烧速度快、产量高。焙烧是空心砖生产的最后一步，应根据内部燃烧的含量、码窑形式、规格尺寸、窑炉性能、气候等特点，确保窑内各部位温度均匀烧透，避免哑砖的出现、酥砖、硫砖、压花、烟熏等缺陷。

www.qwbaike.cn

常见问题

缺乏强度：砖坯干燥前期，温度上升过快或风压过大、窑内焙烧时预热系统不当、坯体的高含水量使砖制品在出窑后具有压缩性、弯曲性能偏差，静音、脆酥状况明显。 www.qwbaike.cn

碎砖、断砖率高：部分出窑产品在卸料时出现碎片或半砖，如骨料和细料配方不当配比不当陈化时间不合适等。

www.qwbaike.cn

火行速度偏低：烧制速度决定了窑炉的生产率在大多数情况下，空心砖的烧制速度比实心砖快，但有些空心砖在焙烧时比实心砖慢。是因为坯料垛的结构不合理，导致预热不良和风压或浇口形状不当风压的大小影响焙烧和坯体堆预热提供的氧气量。

建筑施工

我国烧结空心砖和烧结多孔砖主要作为实心粘土砖的替代品烧结空心砖主要用于非承重建筑的内隔墙和填充墙，烧结多孔砖主要用于砖混结构的承重墙。用烧结多孔砖或空心砖代替实心砖，可以减轻建筑物的重量，提高保温和吸声性能。  www.qwbaike.cn

装饰

玻璃空心砖可应用于外墙或室内隔断，提供良好的采光和连续空间的感觉。它既具有墙体的实体性，又具有窗户的透明性，并具有隔音和防火的功能。采用玻璃空心砖进行装饰，既能分割大空间，又能保证大空间的整体性。 www.qwbaike.cn
