带通滤波器

带通滤波器(band-pass filter过滤器过滤器)它是一种允许特定频段的波通过,同时屏蔽其他频段的器件。例如,RLC振荡回路是一个模拟带通滤波器。

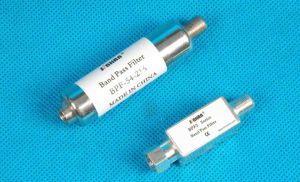

带通滤波器带通滤波器
目录

基本介绍 编辑本段

带通滤波器是指可以通过某一频率范围的频率成分、但是将其他范围内的频率分量衰减到非常低的水平的滤波器与带阻滤波器的概念相反。模拟带通滤波器的一个例子是电阻器-电感-电容电路(RLC  电路)这些滤波器也可以通过组合低通滤波器和高通滤波器来产生.

工作原理 编辑本段

有源带通滤波器电路

有源带通滤波器电路

理想的带通滤波器应该具有完全平坦的通带,没有放大或衰减,通带之外的所有频率都被完全衰减另外,通带外的转换是在很小的频率范围内完成的。

事实上,没有理想的带通滤波器。过滤器可以 t完全衰减所需频率范围之外的所有频率,尤其是在所需通带之外存在衰减但不隔离的范围。这通常称为滤波器的滚降现象,用每十个八度音程衰减幅度的dB数来表示。通常滤波器的设计尽量保证滚降范围尽可能窄,使滤波器的性能更接近设计。然而,随着滚降范围越来越小,通带变得不再平坦,并开始出现“波纹”这种现象在通带边缘尤为明显,这种效应被称为吉布斯现象。

除了电子学和信号处理领域,带通滤波器的一个应用例子是在大气科学领域一个非常常见的例子是使用带通滤波器来过滤最近3到10天的天气数据,以便在数据域中只保留作为干扰的气旋。

谐振频率在较低剪切频率f1和较高剪切频率f2之间,其中滤波器的增益最大,并且滤波器的带宽是f2和f1之差。

典型应用 编辑本段

很多音频设备的频谱分析仪都是将这种电路作为带通滤波器来选择不同频段的信号,信号幅度通过显示屏上LED灯的数量来表示。该有源带通滤波器的中心频率,中心频率fo处的电压增益,Ao=B3/2B1,品质因数,3dB带宽B=1/п*R3*C)q也可以根据设计来确定、fo、Ao值,求带通滤波器各元件的参数值。R1=Q/2пfoAoC),R2=Q/2Q2-Ao)2пfoC),R3=2Q/2пfoC)上式中,当fo=1KHz时,c取0.01Uf。该电路也可用于一般的选频放大。有源带通滤波器电路

该电路也可以使用单电源,只需将运算放大器的正输入偏置为1/并将电阻R2的下端连接到运算放大器的正输入端。
