记录仪

记录仪以先进的CPU为核心，辅以大规模集成电路、大容量闪存、信号智能调理、基于SmartBus总线和高分辨率图形液晶显示器的新型智能无纸记录仪，采用长寿命LED背光160×128单色液晶显示器，支持4/8/16通道模拟通用输入或2/4/8路模拟输出和12路报警输出，设定数据和记录数据具有断电保护功能，体积小、通道数多、功耗低、精度高、通用性强、运行稳定、可靠性高等特点。

www.qwbaike.cn

记录仪

记录器是将一个或多个随时间变化的变量或另一个变量的过程转换成可识别和可读信号的仪器。它可以保存记录的信号变化，以供分析和处理。记录仪最大的特点是能自动记录周期或非周期多路信号的慢变过程和瞬态电平变化过程。

根据输入和输出信号的类型，记录仪可分为模块-数、数-模、模-模、数-数字和其他形式， 它们的主电路根据输出形式的不同而不同。当输出是数字信号时，它的主电路是一个可以存储数字信息的存储电路，它可以随时把数字信号送到磁带机、打孔机或其他设备，或适当变换后用示波器观察模拟波形，如数字存储器和波形存储器。当输出为模拟信号时，记录仪的主电路为无存储功能的模拟放大驱动电路，必须用合适的记录装置和方法将信号立即记录到纸上、只有在感光胶片或磁带上才能存储信息，以供进一步分析和处理，如各种记录仪、光线记录器、绘图仪、磁带记录仪等。模拟电路主要有两种类型，即直接放大驱动型，如记录仪和自动平衡型，如绘图仪或x-Y记录仪。 www.qwbaike.cn

记录仪的主要技术指标是工作频率、输入信号的动态范围、记录线性度、分辨度、失真度、响应时间、进纸的准确性和稳定性。用作计算机外围设备的磁带驱动器也需要复杂的电路和机械装置。 www.qwbaike.cn

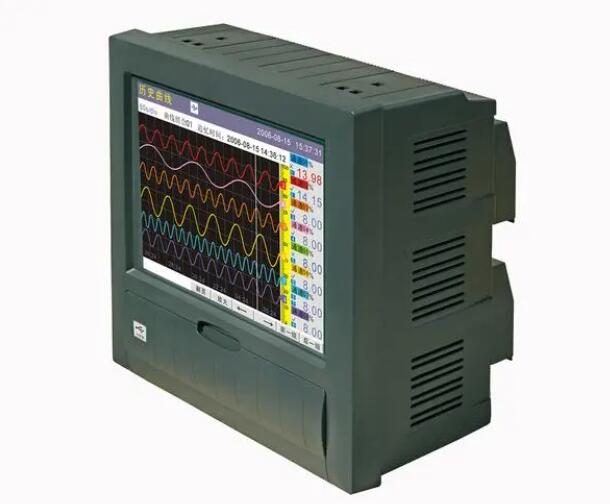

彩色无纸记录仪基于32位嵌入式CPU，采用320×240彩色液晶屏；支持16路模拟通用输入或8路模拟输出和12路报警输出；设定数据和记录数据具有断电保护功能；采用USB Host技术，提供USB总线接口，实现FAT16文件系统，支持USB 移动存储的数据读写；具有体积小、通道数多、功耗低、精度高、通用性强、运行稳定、可靠性高等特点。 www.qwbaike.cn

纸系列和无纸记录仪系列。

凭借其独特的热敏打印记录模式和先进的微处理器控制技术，纸记录仪实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且易于操作。连续记录和数字打印是可能的。仪器的每个通道可以直接选择和接收多个热电偶、热电阻、电压和电流信号，可用于测量信号的数字显示趋势记录和数字记录，可同时在自己打印的100 mm宽的纸网格上记录刻度值、时间和每个信号的曲线，并在每个通道的轨道旁边打印通道号。可以通过键盘设置测量信号的类型、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度和时间等参数，并保护设定的参数。广泛应用于医药、石油、化工、冶金、电力等行业和科研单位。

www.qwbaike.cn

温度范围-温度精度为30°C～70°C 0.3°C（20摄氏度~50摄氏度）±0.5°C其余范围

www.qwbaike.cn

温度分辨率0.1°C/°F

www.qwbaike.cn

湿度范围0%~100%RH

www.qwbaike.cn

湿度精度±3%RH

www.qwbaike.cn

湿度分辨率1%RH

www.qwbaike.cn

数据存储容量10918[A型]，21840[B型]，18万[C型]，36万[D型]组 www.qwbaike.cn

报警设置温度和湿度上下限报警

刷新速率2、5、10、30、60、255秒

记录采样间隔可在2秒到24小时之间调节 www.qwbaike.cn

延迟启动1~120秒 www.qwbaike.cn

开始模式立即开始/延时开始/定时开始 www.qwbaike.cn

直到结束模式已满/先进先出/定点存储/定时结束

www.qwbaike.cn

定时启动/随时结束，随时打开，随时结束

通信接口RS232 www.qwbaike.cn

电池型号3.6V锂电池2节

电池寿命，一年使用时间（刷新频率10秒）

时钟电池CR2032 www.qwbaike.cn

外接电源7~24V DC，智能极性识别

www.qwbaike.cn

存储环境-50摄氏度~90摄氏度 www.qwbaike.cn

外形尺寸为121×115×30毫米 www.qwbaike.cn

重量250g

有纸记录仪

记得在70、80年代采用比率表和国产动圈式仪器测量温度，手动记录热控数据后来采用了上海第一自动化仪表厂生产的气动压力、电动纸记录仪，每天上班都会做一次巡视检查，给记录仪加红纸、蓝色墨水，墨水瓶里插了一根软塑料管，和指针连在一起画线红蓝手很不舒服，后来又设计了一个装有墨水的录音笔。有2、4、6个通道，记录纸存档，整体成本高。

无纸记录仪

随着计算机软件技术的发展，出现了磁盘无纸记录仪，这几年发展很快、应用广泛、功能强大、在电力行业有很多应用。有4、6、8、16、24、48等通道安装在仪表板上，性能稳定。但有一点是所有的信号线都必须连接到仪表盘上，应用场合有限。 www.qwbaike.cn

公交车无纸记录仪

随着计算机硬件、软件技术的发展，组态软件的普及，通信协议标准的制定，RS485通信总线的应用。触摸屏平板电脑的出现使得系统架构多样化。

www.qwbaike.cn

通信总线形式的新一代无纸记录仪 www.qwbaike.cn

由于触摸屏平板电脑的快速发展，硬件厂商精心设计的嵌入式硬件技术，微软的WINCE操作系统和多彩的液晶触摸屏，保证了系统本身的可靠性，快速形成了高性能的人机界面。

操作系统采用WINCE、安装嵌入式组态软件包，自由编辑组态软件，实现应用功能。工艺流程的配置和趋势图、棒图、报表、历史记录等。系统可以带电插拔，不需要硬盘、抗振动，系统不会死机，提高自动化系统的稳定性。由于最新的液晶和触摸技术，产品的档次有了很大的提高。该系统凭借其强大的以太网通信功能复杂的曲线功能美观的人机界面和各种报表功能得到了广泛的应用。如厦门宇电AI-2000W现场总线无纸记录仪已成功应用于电炉、化纤、医院空调系统。用作终端显示操作员。下挂2、4、8、16、32、64、100个显示控制仪器、采集模块。在电气测量仪器中，常见的高精度功率分析仪往往具有无纸记录仪的功能。

系统

◇采用最新大规模集成电路，精心设计国际名厂元器件；◇采用高速、高性能32位ARM微处理器，图像响应时间小于0.2秒钟，可以同时检测12个信号、记录、显示和报警；◇5.7寸进口SHARP320X240点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节；◇全隔离通用输入，无需跳线即可输入多种信号，可通过软件配置； www.qwbaike.cn

新型开关电源，可在85VAC~265VAC范围内正常工作； www.qwbaike.cn

◇集成硬件实时时钟，断电时时钟能准确运行；

◇为变送器提供24VDC隔离配电；

◇全铝密封外壳和内部屏蔽板保证仪器在恶劣环境下正常工作； www.qwbaike.cn

◇大容量闪存芯片存储历史数据，断电也不会丢失数据； www.qwbaike.cn

◇12路继电器报警输出。 www.qwbaike.cn

信号 ◇可以输入各种标准信号，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2 www.qwbaike.cn

◇信号0的满量程精度.2% www.qwbaike.cn

通道之间完全隔离

可以提供隔离配电

www.qwbaike.cn

◇提供标准4-20mA输出

www.qwbaike.cn

记录仪测量范围：

www.qwbaike.cn

S（50~ 1700℃），T（200~ 350℃），B（0~ 1800℃），K（150~ 1300℃），N（0~ 1300℃），E（0～+800℃），J（0~ 1000℃），

www.qwbaike.cn

Cu50（50~ 150℃），G（50~ 150℃）

www.qwbaike.cn

Pt100（200~600℃），BA1（200~600℃），BA2（200~600℃） www.qwbaike.cn

电流信号、电压信号、线性电阻和线性毫伏输入：9999 ~ 9999由用户自定义

软件

◇中文菜单组态、显示工程物料编号和工程单位。软件密码锁确保用户配置安全；

www.qwbaike.cn

◇工程量显示值范围宽，可显示5位数字：9999~19999；

www.qwbaike.cn

◇报警显示，同时显示各通道的下限值和下限值、下限、上限、上上限报警。您可以记录最新的15条报警信息； www.qwbaike.cn

◇支持流量累积功能； www.qwbaike.cn

◇4组温度压力补偿，支持补偿信号输入、常量可选，提供多种补偿模式，如过热蒸汽饱和蒸汽、压力补偿等常见补偿模式；

www.qwbaike.cn

◇支持真空科学计数法显示； www.qwbaike.cn

◇曲线送纸模式可设置为水平或垂直；◇每4组曲线显示可自由组合，曲线颜色可自定义；

www.qwbaike.cn

内置GB2312二级汉字库（6500汉字） www.qwbaike.cn

◇全新T6输入法，操作简单。支持汉字数字的拼音输入、英文、特殊符号、选择上下等输入，采用国际标准编码，解决特殊单位和汉字标签号的输入问题；

◇汉字位号、单位用户自定义组合输入。 www.qwbaike.cn

通讯

标准串行通信接口：RS-485和RS-232C； www.qwbaike.cn

支持标准Modbus RTU通信协议和标准Modbus TCP通信协议，提供百分比等多种数据类型、工程量、累计数量等，除了支持童鸣仪器公司的数据管理软件ScanX外，还支持iFIX、组态王、MCGS、PCAuto等流行的专业配置软件，无需专门驱动；

◇使用USB2.0接口转储和备份历史，支持256M m、512M、1G优盘； www.qwbaike.cn

支持FAT16/FAT32文件系统类型，Windows可以识别历史文件；

www.qwbaike.cn

◇外置微型打印机可以手动打印数据、曲线，自动定时打印数据，满足用户现场打印需求。

www.qwbaike.cn

智能数据记录仪的特点（国家专利产品） www.qwbaike.cn

1、这台录音机外观美观大方、手持/壁挂/坐立三用、USB接口、性能可靠、性价比高、可循环使用、断电数据不会丢失。

www.qwbaike.cn

2、主要功能：可以24小时自动跟踪记录物流运输、实验室、生产车间、食品药品库房、机房、加热设备、电力等环境参数的变化，时钟显示在线、参数数据值，实现超限液晶扬声器显示和声音报警功能。3、立即启动/定时启动/手动启动，多种启动模式选择；是目前市场上唯一一款具有独家手动启动和启动功能的数据记录仪，达到了国内乃至世界的领先地位。 www.qwbaike.cn

4、摒弃传统RS-232数据接口，采用稳定的USB通信接口：

www.qwbaike.cn

①数据导出方便，直接用笔记本移动连接导出，不用去办公室的桌面分析数据；

www.qwbaike.cn

②你不 t无需担心新配备的桌面是否有串口，只需插入USB口，双击软件仪器即可自动连接、自动下载保存数据，操作更方便； www.qwbaike.cn

③独特的USB供电设计，即使内部电池没电也能正常下载数据； www.qwbaike.cn

5、可以设置延时报警功能，超标不会立即报警，方便工作，避免噪音对于冷库除霜时间和货物进出冷库特别有用。

www.qwbaike.cn

6、存储时间长：每15分钟记录一次数据，记录最多可保存5分钟.7个月（标配型）可订制扩容型。 www.qwbaike.cn

7、整机电路采用低功耗处理，内置大容量锂电池供电；比如刷新间隔大于10秒，记录间隔大于10秒电池的使用寿命超过三年（除了蜂鸣器报警功耗） www.qwbaike.cn

8、此外，它还具有内置锂电池和外接电源的双电源切换功能在外接DC电源适配器的情况下，内置锂电池不需要供电，所以电力不会流失。 www.qwbaike.cn

医药行业：药品车间、仓库、药房环境温度的观察记录等。 www.qwbaike.cn

食品行业：食品车间、仓库等环境温度的观测记录。

www.qwbaike.cn

电子行业：电子车间、洁净环境、机房等环境温度的观测记录。

农业研究：植物生长环境温度记录。 www.qwbaike.cn

其他需要观察和记录环境温度的场合

温湿度测量是现代测量中一个新兴的领域，尤其是湿度的测量正在不断进步。经历了长度法、干湿法的过程一直持续到今天美国的电学测量使湿度测量技术日趋成熟。今天，由于我们已经不再满足于对温湿度的测量，特别是一些场所的监测，直接要求实时记录整个过程中的温湿度变化，并根据这些变化来判定储存和运输的安全性，这就导致了一种新的温湿度测量仪器——温湿度记录仪的诞生。温度和湿度记录器测量温度和湿度参数，并按照预定的时间间隔将它们存储在内部存储器中完成记录功能后，将其连接到PC，使用自适应软件提取存储的数据，并根据其值进行计算、用于时间分析的仪器。使用该仪器可以确定储存和运输过程、在实验过程及其他相关过程中，没有发生危及产品安全的事件。食品储运： www.qwbaike.cn

www.qwbaike.cn

因为食品储运的时间不是一个短期的问题，食品保存中的相对平衡湿度是保证食品安全的重要指标，直接影响菌落的生长。例如：当平衡相对湿度为95%RH至91%在相对湿度范围内，沙门氏菌很容易繁殖、波林特菌、乳酸菌、霉菌和酵母菌。而且食物的储存期也和温度有关、平衡相对湿度，平衡相对湿度值为81%RH蛋糕在27℃下的保质期为14天、如果平衡相对湿度在21℃升高到85℃持续24天%RH，这些指标在27℃下将减少到8天、21℃时12天。吸湿物质的平衡和相对湿度起着决定性的作用。平衡相对湿度定义为从周围空气中获得的湿度值，空气中的物质和水不发生交换。这个定义很明确为了成功地储存和维护这些产品，必须仔细规定对环境气候和包装的控制。同时，许多食物如果保存得太干燥，味道会变坏。鉴于这种情况，需要实时记录温度和湿度的变化，以确保食品能够进入消费者 嘴巴安全。博物馆文物、档案管理： www.qwbaike.cn

这是温湿度产品的另一大应用领域，记录仪是其中非常有特色的产品。档案的纸张在适宜的温度和湿度条件下可以长期保存，而一旦温度和湿度条件被破坏，纸张就会变脆，重要资料就会消失有必要在档案中记录温度和湿度，可以防止恶性事故的发生。使用温湿度记录仪会简化温湿度记录的工作，节省文物保存的成本，并且使这项工作科学化，不受太多人为因素的干扰。同时，由于微探针的使用，在保证对艺术品文物，包括其颜色损害最小的前提下，、形状不受损毁。 www.qwbaike.cn

建材实验： www.qwbaike.cn
www.qwbaike.cn

在建筑材料特别是混凝土的干燥过程中，应注意其干燥趋势，这是评价产品的指标之一，也为施工方提供可靠的数据。温湿度记录仪的应用可以将这些数据记录下来，提供给建材研究者，为施工提供有益的帮助。尤其是在军事建筑中，时间就是生命准确把握混凝土的干燥时间是第一敌人，为战场有效提供有生力量提供了保障。 www.qwbaike.cn

农业和畜牧业的应用：

www.qwbaike.cn

农牧业生产，特别是一些经济作物的生产，要详细记录其苗期的温湿度值。 www.qwbaike.cn
