碳化硅

碳化硅（Sil, SiC）是一种非金属化合物，由碳和硅原子通过共价键结合而成。根据其纯度，碳化硅的外观颜色可能为黄色、绿色或蓝黑色。该材料具有高硬度、高弹性模量、良好的耐磨性和耐腐蚀性。碳化硅不溶于水，但能在熔融碱和铁水中溶解。由于这些特性，碳化硅在磨料、耐火材料和化工等多个领域得到了广泛应用。自然界中的碳化硅含量较低，因此工业上使用的碳化硅几乎都是人工合成的。

在结构层面，碳化硅的基本单元是硅-碳四面体，其中硅原子位于中心位置，周围被四个碳原子包围。在碳化硅晶体中，硅的含量约为70%，而碳的含量约为30%。共价键是连接这些原子的主要方式，占所有化学键的88%。这种独特的化学结构和结合方式赋予了碳化硅优异的物理和化学性质。

在碳化硅晶体中，碳原子和硅原子通过电子转移形成sp3杂化，使得碳化硅结构稳固，类似金刚石。其晶体由碳-硅层相间堆叠而成，存在平行堆积或反平行堆积，因此具有多种晶型。碳化硅主要有两种结晶结构：六方碳化硅（α-SiC）和立方碳化硅（β-SiC），且在β-SiC中还存在多晶型现象，2100℃以上时β-SiC会转变为α-SiC。

碳化硅是一种具有高硬度和高热导率的材料，其密度为3.21g/cm³，不溶于水，但可溶于熔融的铁水及氢氧化钠和氢氧化钾溶液中。该材料无固定熔点或沸点，仅存在分解温度，此温度取决于测量环境和样品纯度。在约2700℃时，碳化硅会分解并升华。相较于其他磨料和高温材料，碳化硅的热膨胀系数显著较低，在25至1400℃的温度范围内，其平均热膨胀系数约为4.4×10^-5/℃。此外，碳化硅展现出较高的导热性能，其导热系数一般在0.015至0.023卡/厘米·℃·秒之间。这些特性使得碳化硅在制造过程中，无论是加热还是冷却，所承受的热应力均较小，有利于提升制件的稳定性和耐用性。

碳化硅的电阻温度特性与金属相反，在极宽的温度范围内，其电阻率随温度升高而降低。然而，含杂质的碳化硅表现出复杂的电阻-温度关系，例如，含铝杂质的碳化硅呈现出非线性伏安特性。此外，碳化硅的导电性能随着电场强度的增加而显著增强，使其成为潜在的半导体材料。

碳化硅的硬度极高，仅次于少数超硬材料，且其硬度受晶轴方向和温度影响，不同晶面方向的硬度差异显著，并在高温下逐渐减弱。同时，碳化硅的韧性也受到自身形状等因素的影响。这些特性使得碳化硅在多种应用场景中具有重要的实用价值。

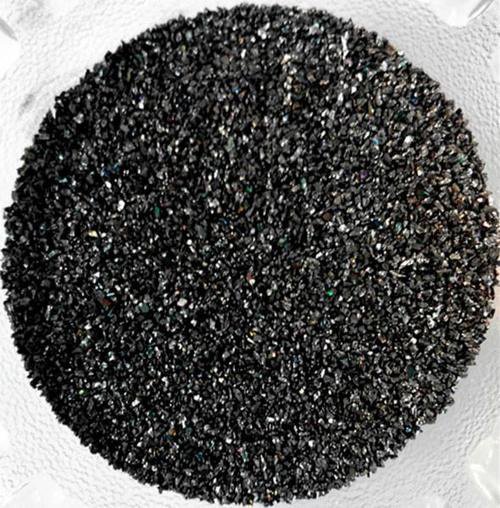

纯净无杂质的碳化硅应呈现为无色透明的外观，而工业应用中的碳化硅则因含有不同程度的杂质或掺杂元素，其颜色可从无色逐渐过渡到绿色、蓝色，乃至黑色。这种颜色变化通常与其纯度密切相关。研究表明，硼的存在会使碳化硅呈现黑色，而高含量的碳同样会导致碳化硅呈黑色。此外，铝作为掺杂元素对碳化硅的颜色也有显著影响，能够使其呈现棕黑色或深黑色。

就化学性质而言，碳化硅表现出良好的化学稳定性和特定的氧化反应特性。尽管热力学分析显示碳化硅易于被氧化，但其实际的氧化过程却呈现出抛物线型的速率曲线。这主要是由于在高温条件下，生成的二氧化硅会在碳化硅表面形成一层致密的氧化膜，从而减缓了进一步的氧化。具体来说，当环境温度达到800℃时，碳化硅开始发生缓慢的氧化反应；随着温度的升高，氧化速率会显著加快。

碳化硅因其独特的物理和化学特性而在多个领域中具有广泛的应用。在温度达到约1600°C时，由于二氧化硅层的形成，氧化过程会显著减慢，这层二氧化硅对碳化硅提供了保护，阻止了进一步的氧化。相较于空气中，碳化硅在氧气中的氧化速度会加快约1.6倍。

在工业上，碳化硅的应用范围涵盖了磨料生产、耐火材料制造、化工产品合成以及航空航天技术等多个领域，其中以磨料和耐火材料的用途最为突出。

作为磨料，碳化硅以其高硬度、强化学稳定性和一定的韧性而被广泛采用。它常被用于制造切割和研磨玻璃、陶瓷等低抗张强度材料的磨具。黑碳化硅通常用于制作铸铁零件和有色金属材料的磨具，而绿碳化硅则多用于硬质合金和光学玻璃的磨削加工。

在耐火材料领域，碳化硅因其耐高温性能而成为重要的材料之一。其能够在极端的温度条件下保持物理和化学性质的稳定，因此在需要耐高温和耐磨损性能的应用中尤为重要。

碳化硅因其独特的化学性质，如不易被氧化、抗热震性以及高熔点，成为耐火材料的首选。在化工设备制造中，它作为石油气化器和脱硫炉炉衬的原料，同时用于金属冶炼时液体金属输送管道、冶炼炉炉衬及熔炼金属坩埚等应用。此外，碳化硅还可用作钢铁冶炼设备的防腐蚀、抗磨损部分的材料，在硅酸盐工业中作为窑炉棚板，以及航天工业上火箭发动机尾喷管和高温燃气透平叶片的原料。

在化工领域，碳化硅的主要用途之一是作为冶炼钢铁脱氧剂。其作用机理是在熔融钢水中分解，并与游离氧原子和金属氧化物反应生成一氧化碳气体及含硅废料，从而确保钢铁冶炼过程的纯净性和产品纯度。

碳化硅在化工方面还被用于生产四氯化硅，这是硅树脂工业的重要原料。该过程以碳化硅和氯气为原料进行。

碳化硅在电力电子器件领域的应用

碳化硅在电工领域展现出卓越性能，被广泛应用于加热元件、电阻、二极管、晶体管和热敏器件。由于其独特的物理和化学性质，碳化硅在电力电子器件研究中得到了蓬勃发展。它不仅能够显著提升器件的耐压能力，还能大幅降低功率损耗，这对于提高电子器件的效率具有重要意义。相较于传统的硅和砷材料，碳化硅在保持高功率输出的同时，还具备耐高温的特性，这进一步拓宽了其在高温环境下的应用潜力。

半导体应用中的碳化硅

作为高效发光半导体的关键原料之一，碳化硅已经经历了广泛的实验与研究。自1923年发现碳化硅通电后能发光的现象以来，科学家们对其进行了深入探讨。碳化硅之所以能发光，是因为其作为间接带隙半导体材料，通过杂质能级的间接复合实现光发射。这种特性使得碳化硅成为制作发光二极管的理想材料，通过调整碳化硅中加入的杂质种类，可以产生覆盖从红到紫的各种色光，从而改变发光的颜色。

核能领域的应用探索

虽然原文中并未详细描述碳化硅在核能领域的具体应用，但考虑到碳化硅的耐高温和耐腐蚀性，它在核反应堆等极端环境下的潜在应用值得进一步研究和探讨。

碳化硅

碳化硅在核能与汽车领域的应用研究

随着核能研究的深入，碳化硅及其复合材料因其优异的耐高温和耐辐照性能而在核燃料元件制造中获得了广泛关注和应用。第四代核能系统的研发和商业化推动了适用于该系统的燃料元件的发展，对包壳材料提出了更高要求。特别是高温气冷堆TRISO型包覆颗粒的成功研发，使得碳化硅成为新型燃料元件包壳和基体材料的热点关注。尽管碳化硅在核能领域的应用仍在探索中，但其潜力巨大。

在汽车领域，碳化硅材料的高耐热温度和导热系数使其成为处理尾气的理想选择。它不仅提高了汽车尾气处理的机械强度，还适应了更加恶劣的再生环境，是优秀的汽车尾气过滤装置材料。此外，碳化硅还可作为功能性材料用于制造需要高温耐磨性的汽车部件，如离合器和刹车片。

碳化硅材料在核能和汽车等多个领域展现出广泛的应用前景，其独特的物理性能为相关技术的创新和发展提供了有力支持。

碳化硅膜在香烟萃取液的净化过程中展现出显著优势。研究显示，使用40纳米碳化硅超滤膜处理造纸法再造烟叶萃取液，能有效去除萃取液中的杂质，达到近乎无渣的纯净度。此外，经过膜处理后的浓缩液中，多数中性致香成分的含量有所提升，这直接改善了产品的感官体验，包括香气的质量和数量，同时减轻了对喉咙的刺激感。

除了在烟草行业中的应用，碳化硅还因其高硬度和低热膨胀系数等特性，被广泛认为是制作天文望远镜镜面的理想材料。其自然的抗氧化性质也使其成为催化剂的优选材料。此外，碳化硅的应用范围还扩展到版画制作、石墨烯生产和珠宝配饰等多个领域，体现了其广泛的工业应用潜力。
